创建衍生过滤时间历史数据集

衍生过滤时间历史数据集由已导入管理器的子节点表示。

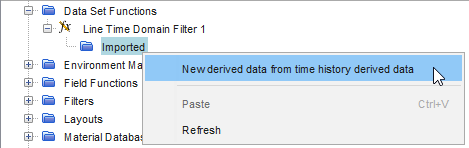

要创建衍生过滤时间历史数据集，右键单击已导入节点，然后选择 New derived data from time history derived data(基于时间历史衍生数据的新衍生数据)。

Multi-Point Filtered Time History(多点过滤时间历史) 节点由此节点的子节点表示。

已导入弹出菜单

New derived data from time history derived data(基于时间历史衍生数据的新衍生数据): 创建一个可过滤数据集的 Multi-Point Filtered Time History(多点过滤时间历史) 子节点。

多点导入属性

更新可用: 打开时，指定导入点的更新是否处于活动状态。修改零部件时，对于所有受影响的衍生瞬态表面数据集，系统将自动停用此属性。默认值为关闭。
输入时间历史: 作为过滤器输入而创建的衍生数据的文件。
