导出过滤的时间历史场

可以将过滤的时间历史场数据导出为 Matlab .mat 文件。

自动映射设置可以通过表面时间历史节点属性输入，而映射和导出过程则通过衍生瞬态表面数据集节点执行。有关衍生瞬态表面数据集节点及其属性的详细信息，请参见创建衍生瞬态表面数据集。

要将过滤的时间历史场数据导出为 Matlab .mat 文件：

选择线性时域过滤器（或表面时域滤波器），然后设置其属性以指定 FIR 滤波器设置。
展开线性时域过滤器 > 已导入节点（或表面时域滤波器 > 已导入节点），然后选择 Multi-Point Filtered Time History(多点过滤的时间历史) 节点。
激活更新可用以启用 FIR 滤波。
设置剩余属性以指定输入时间历史数据进行滤波。

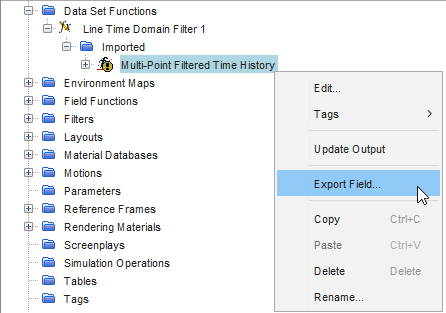

右键单击 Multi-Point Filtered Time History(多点过滤的时间历史) 节点，然后选择导出场...
在对话框中，指定 .mat 文件的名称和位置，然后单击保存。
