点时间历史

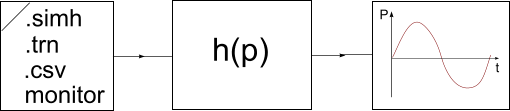

点时间历史是输入信号中某点处的时间历史，之后可以使用傅立叶变换进行处理。

此外，也可以使用点时间历史将滤波器应用于信号。

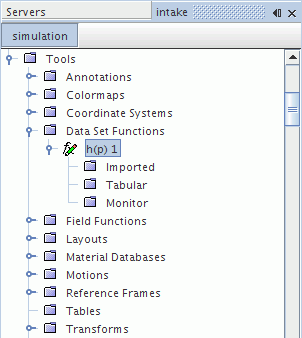

h(p) 节点（带有数字后缀）表示对象树中此类型的数据集函数。此节点具有属性以及常用菜单项。

点时间历史属性

窗口函数
指定应用于 FT 的窗函数。窗函数产生信号周期性：在开始和结束时保证其为零。在大多数情况下，在应用 FT 之前，将窗函数应用于信号以获得最佳结果。可用选项：
  • 无：此默认设置使数据集函数不采用窗函数，直到在此列表中选择其他某个选项。
  • Hamming：请参见 Eqn. (543)。
  • Hann (Hanning)：请参见 Eqn. (544)。
  • Bartlett：请参见 Eqn. (545)。
  • Blackman：请参见 Eqn. (546)。

更新间隔

设置时间步数，在此之后更新时间历史。

滤波器类型

指定应用的滤波器类型。

无

不使用滤波器。

带通滤波器

保留低截止级别与高截止级别之间的频率。添加“FIR 滤波器”子节点，可以在其中设置这些级别。

带阻滤波器

放弃低截止级别与高截止级别之间的频率。添加“FIR 滤波器”子节点，可以在其中设置这些级别。

开始时间

此对象的时间采样开始时间。

截止时间

此对象的时间采样结束时间。

单击右侧列中的 属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和相应的时间单位（小时、分钟或秒）。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个时间间隔进行采样。
