线性空间傅立叶变换

通过线性空间傅立叶变换，可以根据沿着某个线探头的波数和频率创建能量密度矩阵。

这些数据集函数将信号从空间和频率域映射到波数和频率域。

G (\underset{̲}{x}; t) \to F (\underset{̲}{k}; ω)

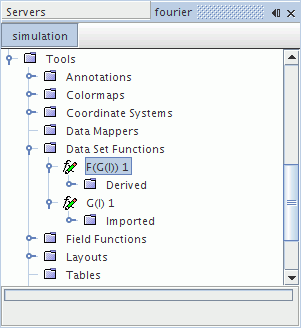

选择此类型的数据集函数会在对象树中创建 F(G(l)) 节点，该节点具有属性和常用菜单项。

线性空间傅立叶变换属性


开始信号	此对象的长度采样的开始长度。
结束信号	此对象的长度采样的结束长度。单击属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和适当的长度单位。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个长度间隔进行采样。
填充因子	指定信号零填充的程度。此因子是原始信号强度的一个比例。
窗口函数	指定应用于 FT 的窗函数。窗函数产生信号周期性：在开始和结束时保证其为零。在大多数情况下，在应用 FT 之前，将窗函数应用于信号以获得最佳结果。可用选项：无：此默认设置使数据集函数不采用窗函数，直到在此列表中选择其他某个选项。 Hamming：请参见 Eqn. (543)。 Hann (Hanning)：请参见 Eqn. (544)。 Bartlett：请参见 Eqn. (545)。 Blackman：请参见 Eqn. (546)。
