衍生点导入模型数据集

衍生点导入模型数据集包含时间历史、FIR 滤波器函数或傅立叶变换。

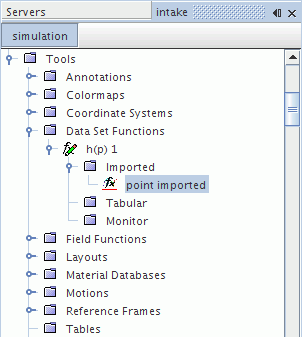

可以使用这些数据对从 .trn 文件（另请参见导入表面光谱数据）、.simh 文件或傅里叶变换导入的表面上的点进行数据可视化。Point imported(点导入)节点表示模拟树中的衍生点导入模型数据集。

绘图中的衍生数据集存在链接时，无法删除此对象。此对象与其他衍生数据集共用弹出菜单项。

函数定义需要：

• 从现有的 .trn 或 .simh 文件导入表面。
• 从该表面提取场函数。
• 选择点零部件作为探头。

可以使用此对象的属性指定上述物理量。如果激活更新可用属性，在最后一个属性分配后计算点时间历史或点时间傅立叶变换。或者，可以通过右键单击导入的点节点并选择更新输出计算变换，而无需考虑更新可用属性的状态。

更改零部件位置时，衍生点导入模型数据集不会自动更新。一个修改的零部件可以有多个关联的衍生点导入模型数据集。自动更新需要一些时间，并且会锁定 Simcenter STAR-CCM+ 用户界面直到更新过程完成。

修改任何零部件时，其所有的衍生点导入模型数据集都显示为需要更新。受影响的衍生点导入模型数据集的更新可用属性自动停用。

• 要更新衍生点导入模型数据集，执行以下某项操作：
  • 在属性窗口中，手动激活更新可用属性。
  • 右键单击衍生点导入模型数据集，然后单击更新输出。
