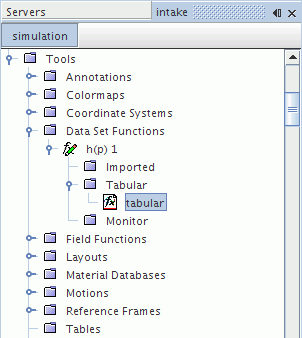

衍生表格数据集

通过衍生表格数据集，点时间傅立叶变换或点时间历史可以访问您读取到此模拟中的表。

这些表可以包含将用于验证模拟结果的实验数据。



绘图中的衍生监视器数据集存在链接时，无法删除此对象。此对象与其他衍生数据集共用弹出菜单项。

要访问外部数据，执行以下步骤：

  1. 将数据读取到 Simcenter STAR-CCM+ 中的表。
  2. 在此对象的属性中选择该特定表。
  3. 在相同的属性中，将表的数据列分配给 x 轴和 y 轴。

可以使用此对象的属性指定上述物理量。如果激活更新可用属性，在最后一个属性分配后计算点时间历史或点时间傅立叶变换。或者，可以通过右键单击表格节点并选择更新输出计算变换，而无需考虑更新可用属性的状态。

表格属性

输入数据

指定要使用的表。可用的表表示为工具节点的表节点中的节点。

X 列 1

选择要在 x 轴上绘制的表中的列。

Y 列 1

选择要在 y 轴上绘制的表中的列。

RMS 振幅值

报告调整信号处理后信号的均方根值的大小。即，在计算 RMS 之前移除信号的平均值。RMS 是数据平方平均值的平方根。此调整的 RMS 可以理解为信号中的能量。只读。

RMS 单位

 显示 RMS 的计算单位。

X 轴单位

显示 x 轴数据的计算单位。

Y 轴单位

显示 y 轴数据的计算单位。

更新可用

更新是否可用于已导入的表。

激活

更新处于活动状态。

停用

更新处于不活动状态。此状态是默认设置。
