衍生监视器数据集

通过衍生监视器数据集，傅立叶变换或时间历史函数可以访问您为该模拟创建的监视器。



绘图中的衍生数据集存在链接时，无法删除此对象。此对象与其他衍生数据集共用弹出菜单项。

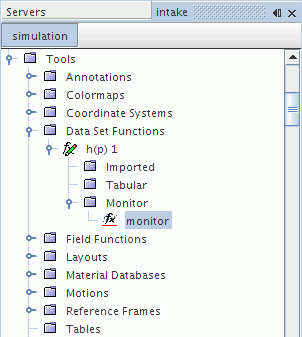

要访问特定监视器，只需在此对象的属性中选择该监视器即可。如果激活更新可用属性，分配特定监视器后计算点时间历史或点时间傅立叶变换。或者，可以通过右键单击监视器节点并选择更新输出计算变换，而无需考虑更新可用属性的状态。

监视器属性

数据目录

指定一个用于存储衍生数据的文件，供日后使用。数据将以 Mat7.3 格式保存，且与 HDF5 兼容。

输入数据 1

是此对象的数据源的监视器。

X 轴单位

显示 x 轴数据的计算单位。

Y 轴单位

显示 y 轴数据的计算单位。

RMS 幅值

 报告调整信号处理后信号的均方根值的大小。即，在计算 RMS 之前移除信号的平均值。RMS 是数据平方平均值的平方根。此调整的 RMS 可以理解为信号中的能量。只读。

RMS 单位

 显示 RMS 的计算单位。

更新可用

更新是否可用于已导入的监视器。

激活

更新处于活动状态。

停用

更新处于不活动状态。此状态是默认设置。
