点对点时间相关性

可以使用点对点时间相关性确定两个输入信号的主导模式之间的相差。

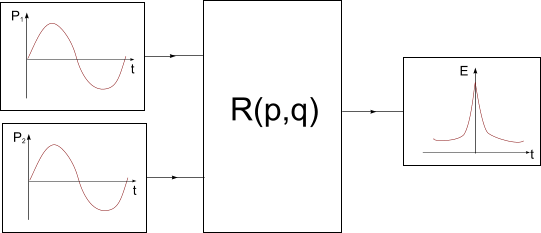

点对点时间相关性是空间中任意两个点

x_{1}

和

x_{2}

处的时间交叉相关性（请参见时间交叉相关性，查看公式）。

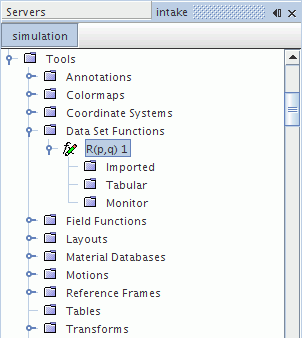

选择此类型的数据集函数会在对象树中创建 R(p,q) 节点（带有数字后缀）。

点对点时间相关性属性

振幅函数

指定用于表示交叉相关性的函数。

注	函数域仅限于正频率。

相关值
相关幅值
相关系数 - 将幅值比例缩放至 -1 到 + 1 之间。

更新间隔

设置时间步数，在此之后更新时间历史。

滤波器类型

指定应用的滤波器类型。

带通滤波器

保留低截止级别与高截止级别之间的频率。添加“FIR 滤波器”子节点，可以在其中设置这些级别。

带阻滤波器

放弃低截止级别与高截止级别之间的频率。添加“FIR 滤波器”子节点，可以在其中设置这些级别。

开始时间

此对象的时间采样开始时间。

截止时间

此对象的时间采样结束时间。

单击右侧列中的属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和相应的时间单位（小时、分钟或秒）。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个时间间隔进行采样。
