创建衍生表格或交叉表格数据集

衍生表格和交叉表格数据集由表格管理器的子节点表示。

此管理器具有弹出菜单。

要创建衍生表格或交叉表格数据集：

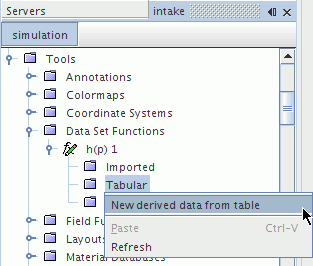

右键单击表格节点，然后选择基于表的新衍生数据。

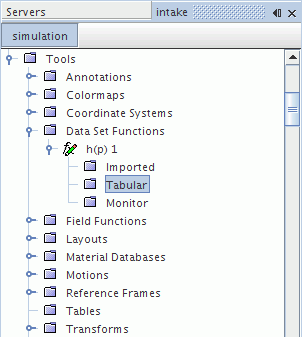

表格或交叉表格节点由此节点的子节点表示。

表格属性

无。

表格弹出菜单


基于表的新衍生数据	创建一个可访问表的表格或交叉表格子节点。
粘贴	将剪贴板的内容放置在选定节点中。
刷新	刷新模拟树中选定节点的子节点。
