点时间傅立叶逆变换

通过该逆变换，可以将数据从频率域变换至时域。

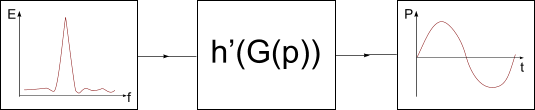

该变换通过Eqn. (491)计算得出

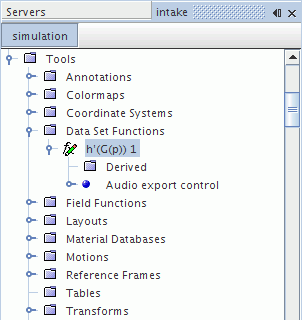

h’(G(p)) 节点（带有数字后缀）表示对象树中此类型的数据集函数。此节点具有属性以及常用菜单项。

点时间傅立叶逆变换属性

振幅函数

选择可作为幅值或使用实部或虚部可视化傅立叶逆变换的方法。可以将变换附加至自相关谱和交叉相关谱。

注	函数域仅限于正频率。

实部

自相关谱的逆变换仅包含实部

虚部

交叉相关谱的逆变换包含实部和虚部

值（大小）

光谱的幅值。

新增平均值类型

选择用于生成添加到傅立叶逆变换的平均值的方法。

已计算

由 Simcenter STAR-CCM+ 生成。

用户指定

手动输入。将“用户指定的添加平均值”节点添加到对象树中。

信号重复

选择信号重复的次数（不会引起间断）。该值默认设为零。
