创建衍生导入线数据集

衍生导入线数据集由已导入管理器的子节点表示。

（图标上的感叹点表示节点已准备好进行更新。）

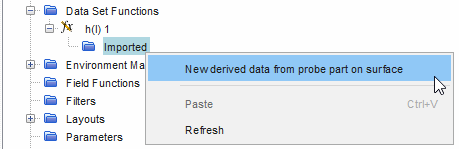

此管理器具有弹出菜单。要创建衍生导入线数据集，右键单击已导入节点，然后选择 New derived data from probe part on surface(基于表面探头零部件的新衍生数据)。

Multi-Point Imported(多点导入) 节点由此节点的子节点表示。

已导入属性

无。

已导入弹出菜单


基于导入表面的新衍生数据	创建一个可导入数据集的 Multi-Point Imported(多点导入) 子节点。

另请参见常用菜单项。

多点导入属性


零部件	指定从中提取数据的表面上的衍生零部件。
场函数 1	定义提取的场函数。仅可选择通过 .trn 或 .simh 文件添加的场函数。
数据表面 1	定义从中提取数据的表面。仅可选择 .trn 或 .simh 文件中的表面。
表示	选择表示以指示文件来自 .trn 或 .simh 文件。
更新可用	导入点的更新是否处于活动状态。修改零部件时，对于为所有受影响的衍生导入表面数据集，系统将自动停用此属性。
	激活	更新处于活动状态。
	停用	更新处于不活动状态。

显示滑块控制属性


滑块值	确定当前显示时间。滑块可能会因当前信号的最大时间和最小时间而异。
