计算线性空间傅立叶变换

在根据现有的线性时间傅立叶变换计算线性空间傅立叶变换之前，先将数据导入线性空间傅立叶变换的衍生子节点下：

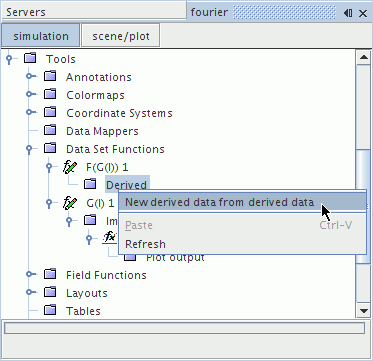

右键单击工具 > 数据集函数 > F(G(l)) 1 > 衍生，然后选择基于衍生数据的新衍生数据。

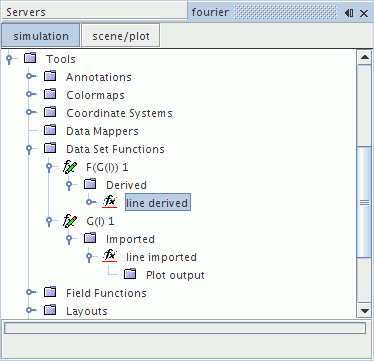

line derived(衍生线) 节点将出现在模拟树中。

要计算线性空间傅立叶变换，选择为线性时间傅立叶变换创建的线性衍生数据：

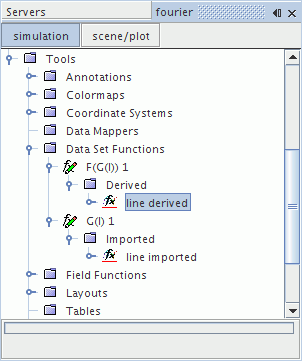

选择 F(G(l)) 1 > 衍生 > line derived(衍生线) 节点。
在属性窗口中，将输入衍生数据设为为线性时间傅立叶变换创建的衍生数据。

如果激活更新可用属性，则在属性分配之后计算线性空间傅立叶变换。或者，可以通过右键单击 line derived(衍生线) 节点并选择更新输出来计算变换，而不考虑更新可用属性的状态。

衍生线属性


输入衍生数据	为线性时间傅立叶变换创建的衍生数据。
X 轴单位	X 轴的单位。
Y 轴单位	Y 轴的单位。
更新可用	衍生线的更新是否处于活动状态。
	激活	更新处于活动状态。
	停用	更新处于不活动状态。

衍生线专家属性


X 表面轴线单位	指定 X 轴使用的单位。
Y 表面轴线单位	指定 Y 轴使用的单位。
Z 表面轴线单位	指定 Z 轴使用的单位。
