线性时间傅立叶变换

通过线性时间傅立叶变换，可以在沿着某个线探头的各个点处计算傅立叶变换。

它们可用于沿着线探头创建自谱（请参见Eqn. (499)）或交叉谱（Eqn. (500)）。

h (\underset{̲}{x}; t) \to G (\underset{̲}{x}; ω)

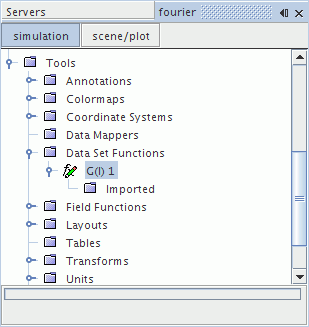

选择此类型的数据集函数会在对象树中创建 G(l) 节点（带有数字后缀）。此节点具有属性以及常用菜单项。

线性时间傅立叶变换属性

开始信号

此对象的采样开始时间。

结束信号

此对象的采样结束时间。

单击属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和相应的时间单位（小时、分钟或秒）。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个时间间隔进行采样。

振幅函数

指定生成的振幅函数。这些函数对于此类型的分析都是标准的。

注	函数域仅限于正频率。

功率谱密度

信号功率的频域描述。

交叉谱密度

交叉谱信号的功率谱密度。此选项与 1 点傅立叶变换的自谱密度相当。

分析块

指定此数据集函数要使用的分析块数 $N_{b}$ （请参见 Eqn. (523)）。

重叠因数

设置块之间的重叠因数 $α$ （请参见 Eqn. (523)）（如果有），范围为 0 到 0.9。此属性用于块之间的平滑过渡。

窗口函数

指定应用于 FT 的窗函数。窗函数产生信号周期性：在开始和结束时保证其为零。在大多数情况下，在应用 FT 之前，将窗函数应用于信号以获得最佳结果。可用选项：

无：此默认设置使数据集函数不采用窗函数，直到在此列表中选择其他某个选项。
Hamming：请参见 Eqn. (543)。
Hann (Hanning)：请参见 Eqn. (544)。
Bartlett：请参见 Eqn. (545)。
Blackman：请参见 Eqn. (546)。
