表面时间历史

表面时间历史是从构成显示网格的点绘制的点时间历史的集合。

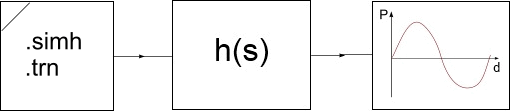

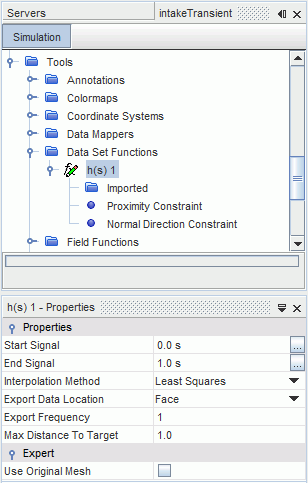

h(s) 节点（带有数字后缀）表示对象树中此类型的数据集函数。此类型的数据集使用 CAE 数据映射器。

此节点具有属性以及常用菜单项。

表面时间历史属性


开始信号	映射信号的开始时间。
结束信号	此对象的时间采样结束时间。单击右侧列中的属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和相应的时间单位（小时、分钟或秒）。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个时间间隔进行采样。
插值法	将数据从源映射到目标表面时的插值法。
导出数据位置	目标表面上映射数据的数据位置。
导出频率	映射数据的时间步频率。
至目标的最大距离	源点投影到目标表面的最大目标距离。否则，源点保持不动。

表面时间历史专家属性


使用初始网格	用于对映射使用初始网格。
	激活	使用初始网格。
	停用	使用当前网格。

“表面时间历史”节点包含三个子节点。“已导入”节点可用于创建衍生瞬态表面数据集，但不具有属性。可以通过接近约束节点属性和法向约束节点属性设置映射约束。
