创建点衍生数据集

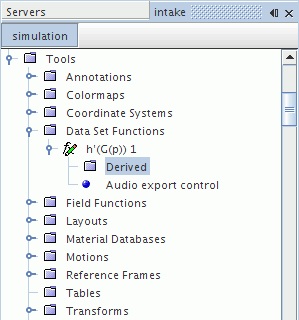

点衍生数据集由衍生管理器的子节点表示，该节点具有弹出菜单。

要创建点衍生数据集：

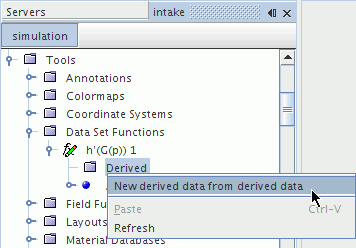

右键单击衍生管理器节点，然后选择基于衍生数据的新衍生数据。

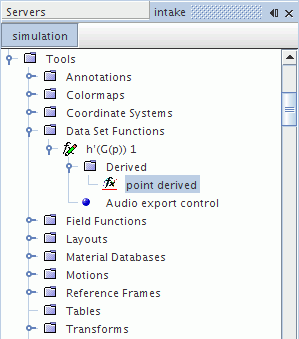

点衍生节点将显示为此节点的子节点。

衍生属性

无。

衍生数据弹出菜单


基于衍生数据的新衍生数据	创建一个可访问监视器的点衍生子节点。
粘贴	将剪贴板的内容放置在选定节点中。
刷新	刷新模拟树中选定节点的子节点。
