表面时间傅立叶变换

通过表面时间傅立叶变换，可以在显示网格内的各个点处计算傅立叶变换。

它们可用于在显示网格上创建自谱（Eqn. (500)）。

h (\underset{̲}{x}; t) \to G (\underset{̲}{x}; ω)

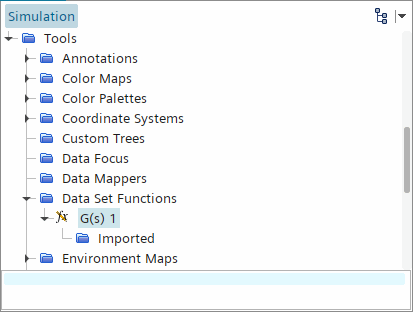

选择此类型的数据集函数会在对象树中创建 G(s) 节点（带有数字后缀）。

可视化表面时间历程的频带

可以在选择细分（完整）倍频程、1/3、1/6、1/12 和 1/24 时可视化频率范围。或者，可以自定义频率范围。要设置这种后处理：

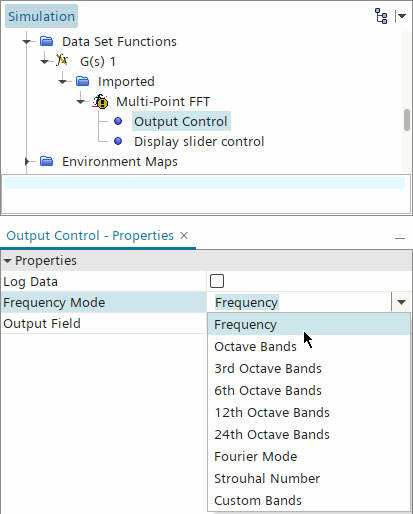

选择[表面时间傅立叶变换] > 已导入 > [衍生数据集] > 输出控制节点，然后为频率模式选择一个选项。

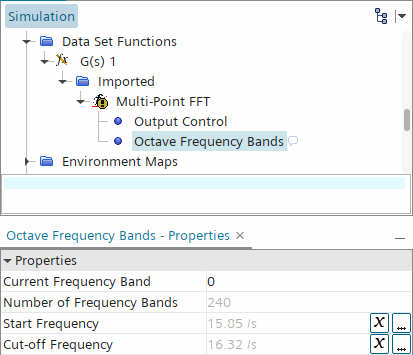

如果选择一个倍频程带选项，则会显示倍频程频带节点。

此功能为当前选定选项显示频带数以及高频和低频。
如果生成了具有结果的 FFT，则可以使用此节点来可视化多种频带。打开场景后，选择倍频程频带节点，然后输入当前频带的值，直至达到频带数限制。
如果选择自定义频带选项，将显示自定义频带节点。单击属性自定义器按钮以激活自定义频带对话框，可在其中设置频带数和值的定义。

表面时间傅立叶变换属性


开始信号	此对象的采样开始时间。

结束信号	此对象的采样结束时间。单击属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定时间值和相应的时间单位（小时、分钟或秒）。如果有多个数据集函数，可以改变此属性的设置以从模拟运行中对多个时间间隔进行采样。

分析块	指定此数据集函数要使用的分析块数 $N_{b}$ （请参见 Eqn. (523)）。

重叠因数	设置块之间的重叠因数 $α$ （请参见 Eqn. (523)）（如果有），范围为 0 到 0.9。此属性用于块之间的平滑过渡。

窗口函数	指定应用于 FT 的窗函数。窗函数产生信号周期性：在开始和结束时保证其为零。在大多数情况下，在应用 FT 之前，将窗函数应用于信号以获得最佳结果。可用选项：无：此默认设置使数据集函数不采用窗函数，直到在此列表中选择其他某个选项。 Hamming：请参见 Eqn. (543)。 Hann (Hanning)：请参见 Eqn. (544)。 Bartlett：请参见 Eqn. (545)。 Blackman：请参见 Eqn. (546)。
