场景颜色参考

场景显示包含多颜色带以将值映射到标量、矢量或流线的颜色。可以使用显示器的颜色条对象来控制场景中带的外观。

颜色条节点属性

色图

选择颜色，以指示从最小到最大的值。通过此属性，可自定义标量场景中颜色的用法。有关预定义选择的列表，请参见预定义的色图。

层数

设置数据范围应划分为的层数。数值越高，值之间的混合越精细。默认设置为 32。

系统将显示该栏和可见部件的变化。



32 层（默认数）	64 层

宽度

控制颜色条的宽度。数值是显示宽度的分数；1.0 等于显示全宽。

字体

设置颜色条文本的字体。

背景

激活或停用颜色条背景。

背景色

控制背景色。属性自定义工具可执行定义颜色操作。请参见定义颜色。

阴影

激活颜色条文本的阴影效果。

反转

反转选定色图的序列（例如，红色到蓝色，而不是蓝色到红色）。

文本位置

设置文本相对于颜色条的位置：

在前 - 文本在颜色条之前（上方）显示。
在后 - 文本在颜色条之后（下方）显示。

要调整整个文本的尺寸，调整显示中颜色带的大小。

高度

设置颜色条及其标签的高度。

标题高度

指定颜色条标题（场函数标签）相对于显示高度的高度。该值是显示窗口高度的分数，1.0 表示全高。

颜色条的标题来自选定标量或矢量的名称。

标签高度

指定颜色条的数字标签相对于显示高度的高度。该值是显示窗口高度的分数，1.0 表示全高。

方向

定义颜色条的方向，即水平或垂直。

位置

指定在可视化显示中的位置，以 X 和 Y 坐标（从 0 到 1）表示。

可见

显示或隐藏颜色条。

缩放模式

激活颜色条的对数缩放模式。

此功能仅适用于函数场范围为正值或负值的情况。如果范围跨越零，则禁用显示和带，显示按默认颜色着色的几何模型。

线性 - 使用线性比例缩放。
Log10 - 使用对数比例缩放。如果要显示各种不同的值，对数缩放非常有用。

文本颜色

控制文本的颜色。属性自定义工具可执行定义颜色操作。请参见定义颜色。

不透明度

调整颜色条的透明度。设置范围为 0.0（不可见）到 1.0（不透明）。此属性可用于将颜色带显示为模型前的覆盖物。

标签格式

定义沿颜色条显示的数值的数字格式。属性自定义工具激活一个包含交互控制的对话框。

或者，可在此输入的文本单元与什么是数字格式？一节所述的相同

跃升类型

将表跃升的形状设为线性、S 曲线或平方根：

线性 - 指定线性跃升。
S 曲线 - 使用在每个端点处逐渐消失的 S 曲线：
$y = \frac{\sin ((x - 1 / 2) π) + 1}{2}$
平方根 - 使用平方根 $y = \sqrt{x}$ 。

标签数

控制沿颜色条的值标签数。

预定义的色图

Simcenter STAR-CCM+ 包含一组预定义的色图，用于控制场景中的颜色显示。

色图类别

预定义的色图可与下列至少一种类别对齐：

感知
- 此类别的色图颜色排列井然有序，可供近色盲或全色盲者访问。
定性
- 使用这些色图创建令人印象深刻的可视化效果。其中一些映射主要基于饱和色，旨在提供强烈的视觉美感。
发散
- 使用这些色图高亮显示整个标量范围内的差异。一些映射适用于高亮显示较小的差异，而另一些映射专用于高亮显示范围内的较大差异。
专用
- 这些色图仅在特定用途下可识别，且只针对特定用途而设计。例如，陆地高度（或陆地海拔高度）映射基于地理地表高度等值线。

  除了此处列出的色图（设计用于场景显示）之外，还为气泡图设计了其他预定义的色图。有关详细信息，请参见气泡图对象参考中的色图属性。

色图

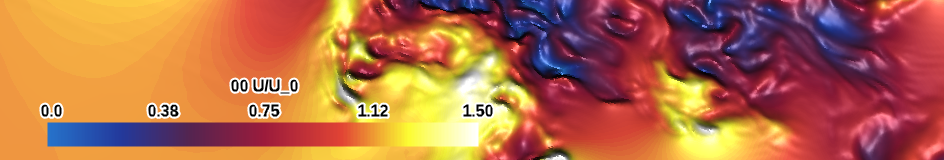

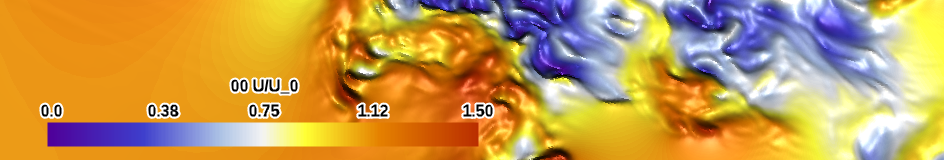

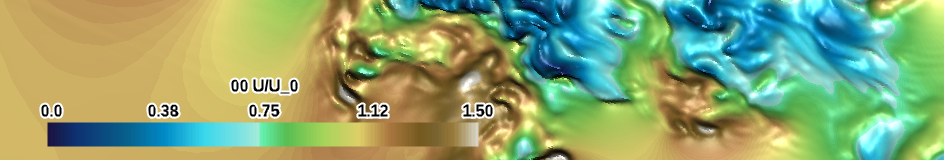

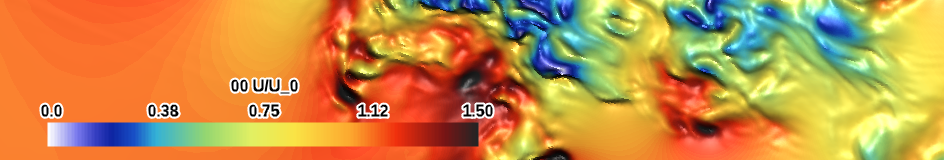

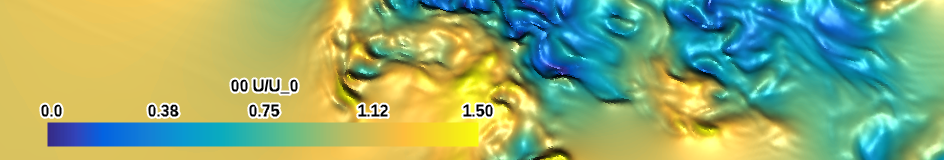

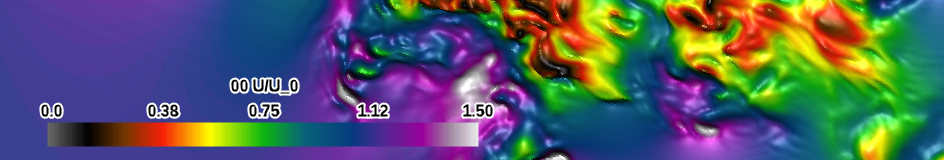

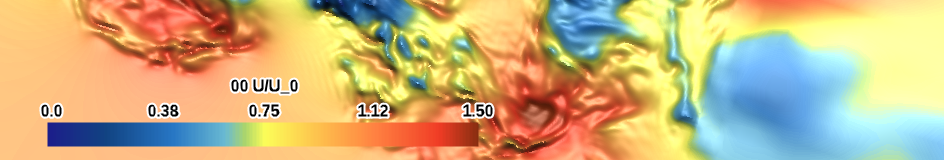

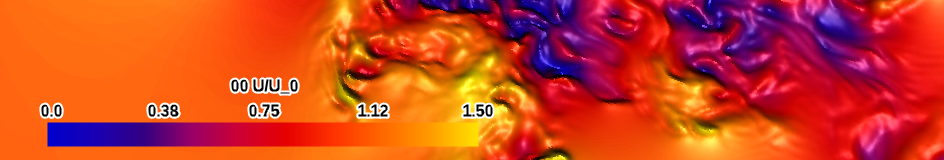

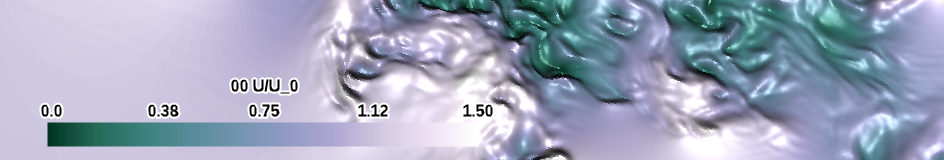

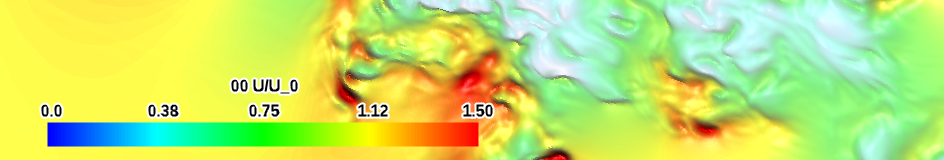

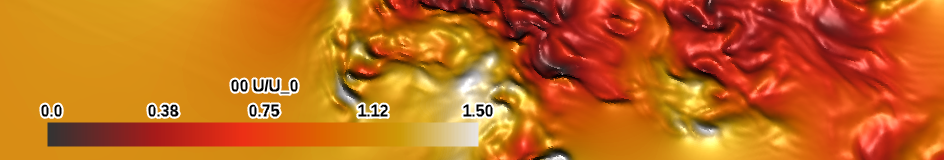

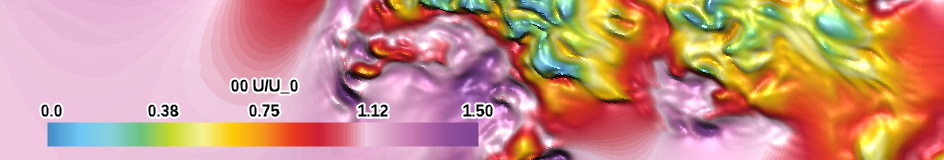

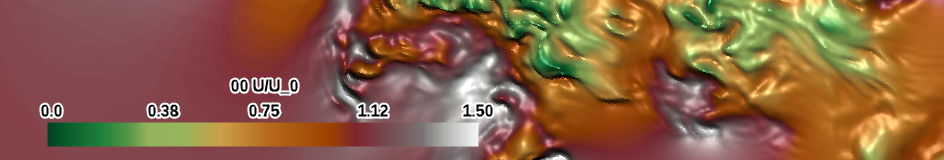

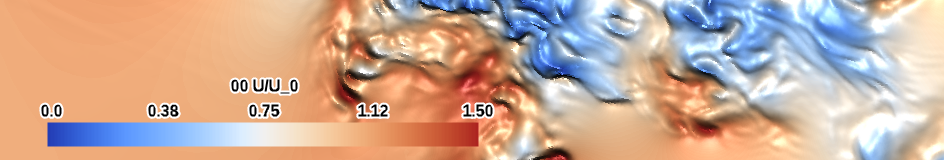

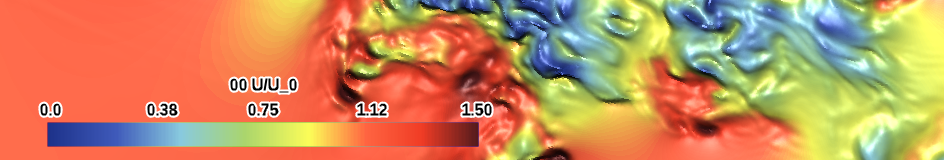

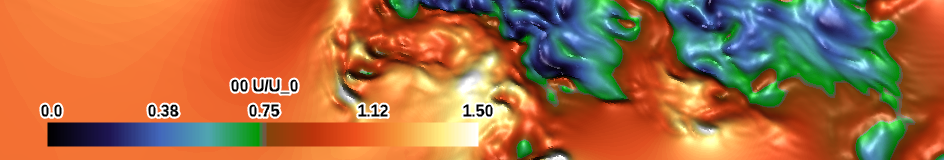

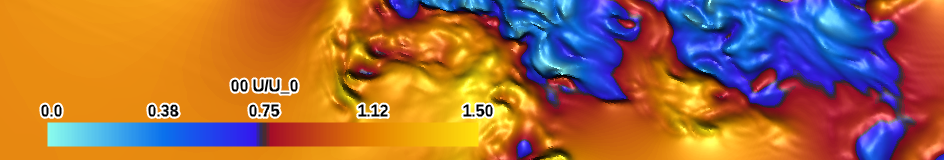

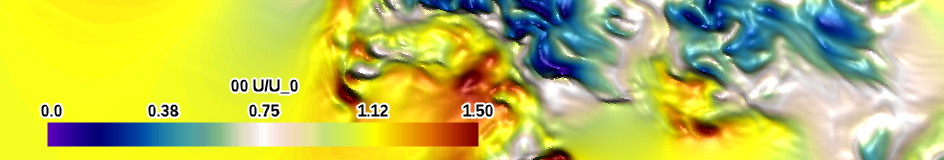

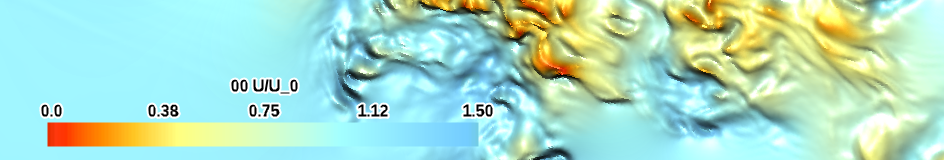

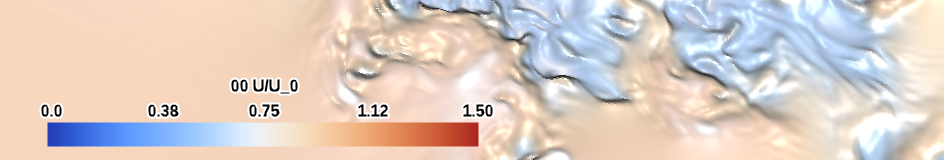

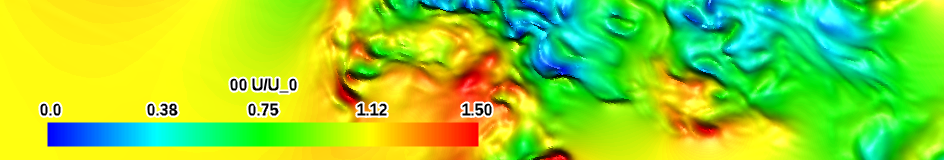

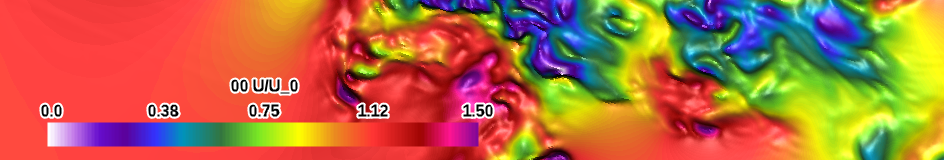

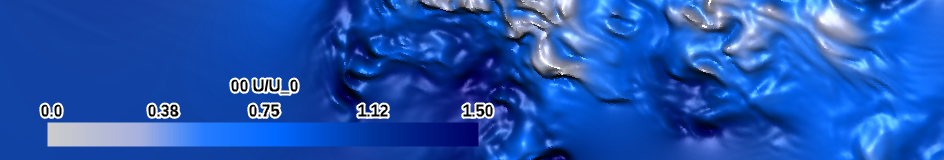

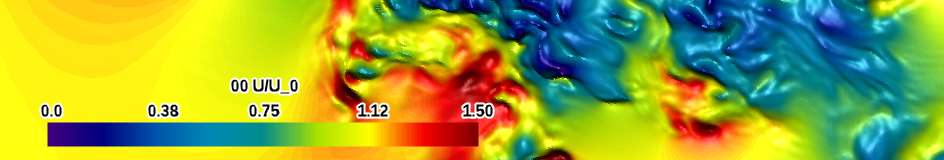

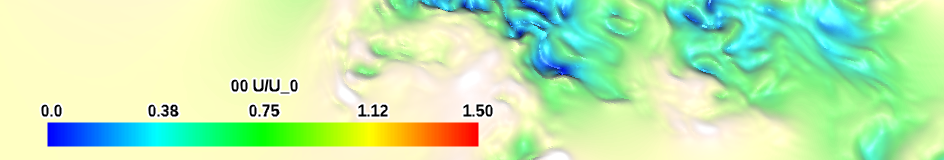

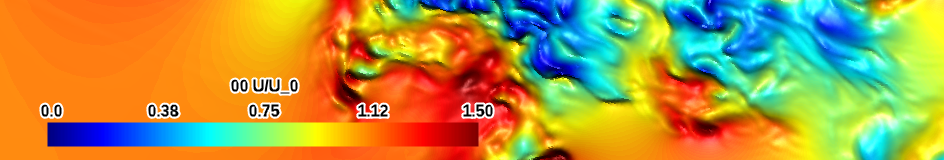

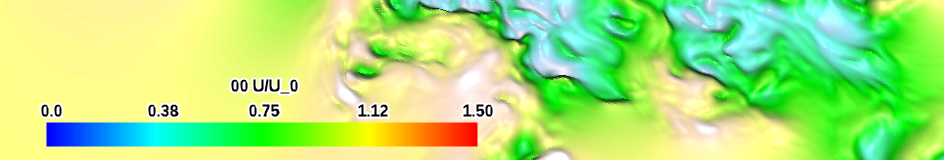

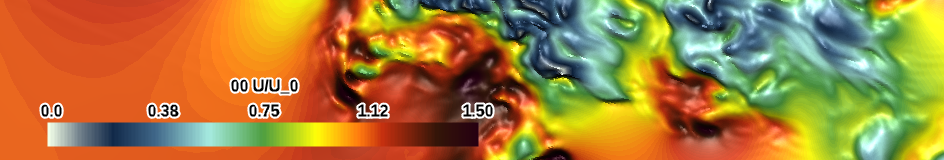

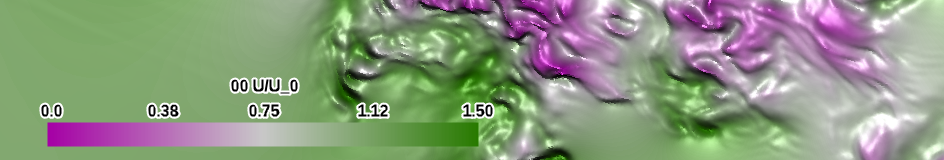

在下表中，所有预定义色图都将应用于同一可视化场景。


蓝红（定性）
蓝红平衡（定性）
蓝红光亮（定性）
蓝红色带（定性）
蓝红高通（定性）
蓝红低通（定性）
蓝-黄-红
铸造（专用映射）
冷热（定性）
冷热色带（定性）
灰暗红（定性）

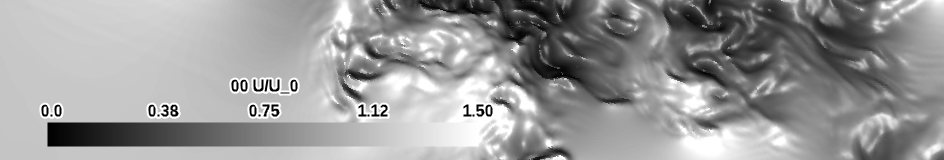

灰度（感知）
绿紫红（感知）
高对比度（定性）
靛蓝白（定性）
开氏温度（专用）
陆地高度（专用）
陆地海拔高度（专用）
淡紫绿（感知）
紫红（定性）
紫红（差异大）（发散）
紫红底（差异大）（发散）
辐射光谱（发散）
红蓝（差异小）（发散）
红绿（差异小）（发散）
红紫不饱和端（定性）
光谱（定性）
热（专用）
酷热（感知）
涡轮效应（感知）
水（感知）
白粉红（定性）
白红（定性）
