压印零部件

压印操作将在定义的容差范围内以几何方式压印闭合表面，或以几何方式闭合表面和边。系统将在重合的表面之间创建零部件接触。可以选择在零部件之间创建共形面网格还是非共形面网格。

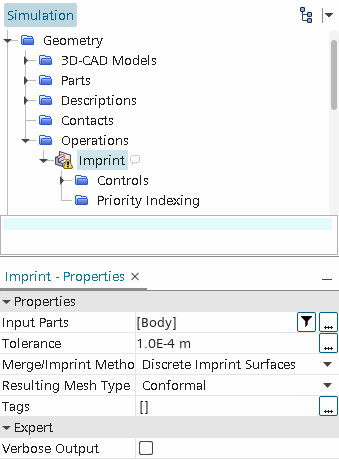

通过选择操作 > 压印节点，可以在属性窗口中设置压印操作的属性。

共形网格的压印部件操作示例

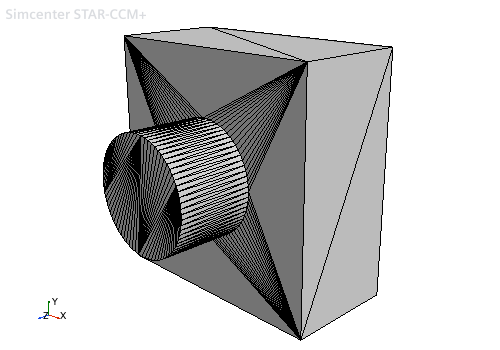

下面的几何显示彼此之间具有接触表面的两个零部件。在压印零部件之前，要在接触表面之间实现共形网格，可将结果网格类型设为共形。

压印后，生成的表面是共形的，这意味着它们具有相同的表面离散。默认情况下，会在接触表面之间创建原位零部件接触。

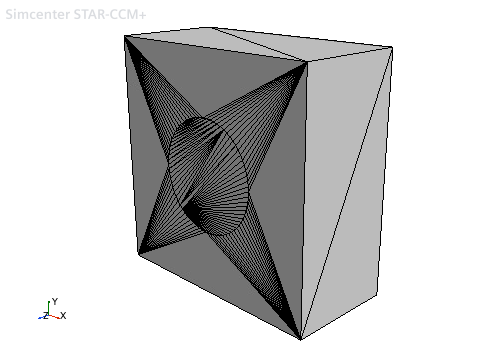

通过隐藏圆柱表面，可以看到接触表面上的表面离散相同。
