3D-CAD

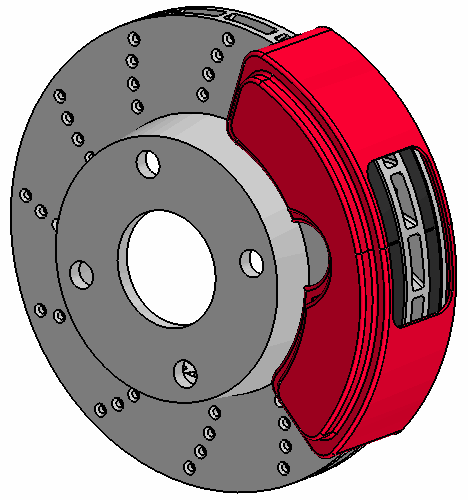

3D-CAD 是 Simcenter STAR-CCM+ 内基于特征的参数化建模器，可用于从头开始构建几何。利用 3D-CAD 创建的几何作为 3D-CAD 模型存储，随后可转换为几何零部件，以便与网格化和模拟过程集成。

一般情况下，在 3D-CAD 中构建模型的过程从创建草图开始。通过拉伸或旋转，可将该草图转换为体。可以为该体添加或移除材料，方法是创建多个草图并执行拉伸、旋转、扫掠、放样及切削。通过体操作，可进一步修改几何。除了固体建模，3D-CAD 还支持表面建模。可以创建体组来组织和控制多个体的层次结构。请参见 3D-CAD 中的体概述。

可以随时通过重新激活 3D-CAD 并修改模型，来修改在 3D-CAD 中创建的几何。更新模型后所做的更改将应用于整个模拟中，所需的操作仅是重构并重新运行案例。

3D-CAD 的一个主要功能是设计参数，可用于从 3D-CAD 外部修改 3D-CAD 模型。利用设计参数可对特定几何求解、更改一个或多个组件的大小，并快速重新运行本案例。如果已计算求解，它将映射到已修改的几何，从而减少整体运行时间。请参见使用设计参数。

可以检查在 3D-CAD 中创建及导入的几何的有效性。
