表面拉伸网格生成器

表面拉伸网格生成器将延伸输入表面的边，以形成拉伸区域的边界表面。可以在表面拉伸网格生成器中指定拉伸距离。

有关如何在零部件中使用拉伸网格生成器的信息，请参见在零部件中使用拉伸网格生成器。

表面拉伸网格生成器属性

参数 描述
网格类型 指定在拐角处生成的拉伸类型。无法在同一操作中生成 H 型网格和 O 型网格拉伸组合。

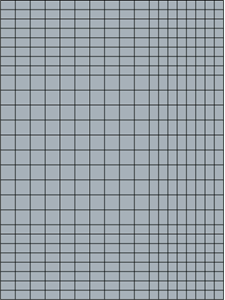

O 型网格 对于 O 型网格选项（默认打开），表面拉伸网格生成器将计算相邻相连部件表面之间的公共节点处的平均法向（使用奇异值分解找到）并沿平均法向生成层。

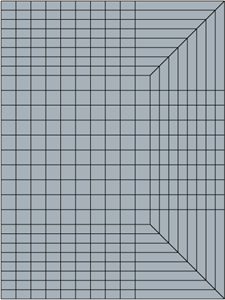

H 型网格 对于 H 型网格选项，表面拉伸网格生成器将为非共面部件表面迭代生成网格部分。即，在边周围，表面拉伸网格生成器将使用第一个网格拉伸网格部分的输出作为第二个网格部分的输入。

H 型网格类型仅在选定为表面拉伸网格生成器操作输入的部件表面之间生成。
输入零部件 指定用作表面拉伸网格生成器源的部件。
输入零部件表面 指定要拉伸的表面。输入表面将投影到与原始表面具有指定距离的地方。输入表面的边将拉伸以形成拉伸区域的边。
创建新零部件 指定表面拉伸操作创建哪些零部件。新建单个零部件为表面拉伸网格生成器创建单个零部件，即使选择了多个输入也是如此。每个零部件为每个单独的输入零部件创建单独的零部件。每个零部件表面为每个单独的输入零部件表面创建单独的零部件。
输出零部件表面 指定如何在输出零部件中预执行零部件表面。所有相关边针对输入零部件的每一侧零部件表面在拉伸零部件中创建一侧零部件表面。单边为所有输入边创建单侧零部件表面。

表面拉伸网格生成器专家属性

参数 描述
Create Internal Surface(s)(创建内表面) 提供的选项可使用体积拉伸网格生成器生成的网格单元面创建内部通道。通过复制拉伸体网格中的内部网格单元面形成通道。

无不会创建内表面。一个表面根据每个拉伸内部网格单元面创建一个表面。Two Surface(两个表面) 根据每个拉伸内部网格单元面创建两个相同表面。如果输入零部件表面为壁面边界，则通道之间不允许使用交叉流。对热交换器执行 CFD 分析时，此功能十分有用；热交换器用于对经过周期交界面间的多孔区域中的通道的冷热流体束建模。

表面拉伸网格生成器控制

参数 描述
方向模式 指定定义拉伸方向和距离时使用的方法。表面法向将区域法向拉伸到输入零部件表面。如果输入部件表面不完全是平面（锯齿边、凹凸表面）且需要相对较长的拉伸距离，选择平均法向。指定沿指定方向拉伸区域。

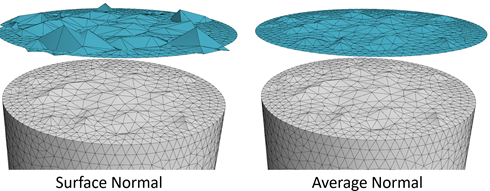

下图显示了使用表面法向和平均法向的锯齿表面的对应表面拉伸结果。

拉伸距离 将方向模式设为表面法向或平均法向时，可指定拉伸距离。
指定 将方向模式设为指定时，可指定坐标系和方向。坐标系指定要用于拉伸方向的坐标系。可以使用自定义坐标系。距离指定拉伸的值，其中每个分量均为选定坐标系中沿相应轴的位移。
