附加壳体生成器
附加壳体生成器操作可根据部件和部件表面创建附加壳体部件。
与标准壳体部件不同，附加壳体部件连接到输入部件及其各自的表面。如果编辑输入部件，可通过重新执行此操作自动更新附加壳体部件，而不会影响应用于壳体部件的任何边界条件或网格设置。有关更多信息，请参见由部件创建壳体
此操作自动创建：
- 输入表面与其附加壳体部件表面之间的接触
- 相连壳体部件之间的接触
在执行该操作之前，Simcenter STAR-CCM+ 会将预期的输出部件、部件表面和部件曲线添加到模拟树。执行此操作后，将删除任何不需要的单元。输入部件和部件表面上可用的任何部件点也将复制到附加壳体部件。
附加壳体生成器属性
- 输入部件
- 指定用于创建附加壳体部件的部件。
- 部件表面
- 指定用于创建附加壳体部件表面的部件表面。

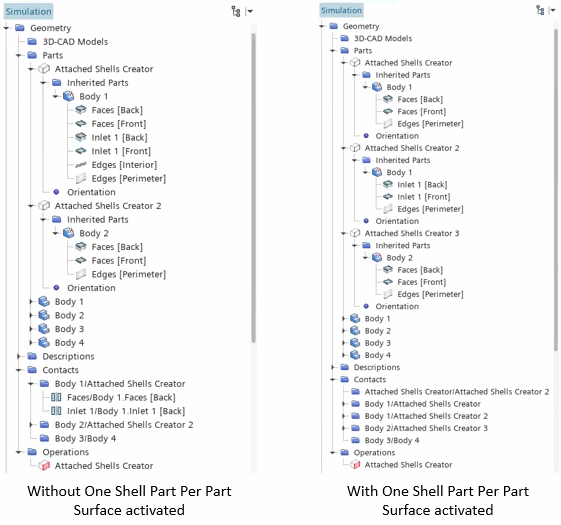

- 每个部件表面一个壳体部件
- 激活时，为每个选定的输入表面创建单独的壳体部件。每个附加壳体部件都包含相应的壳体表面。
