执行操作

执行操作意味着您让 Simcenter STAR-CCM+ 执行操作定义的动作，如体积提取、变换或网格划分。操作右键单击菜单还可用于选择执行操作所产生的输出零部件。

创建操作、更改其属性或修改输入零部件时，操作和零部件上出现的警告三角形指示必须重新执行该操作之后所有对象才会处于最新状态。网格操作使用可用于其输入零部件的最新描述。请参见网格描述。
操作 说明

执行单独操作

用于执行个别网格操作，从而对其输入零部件执行动作。

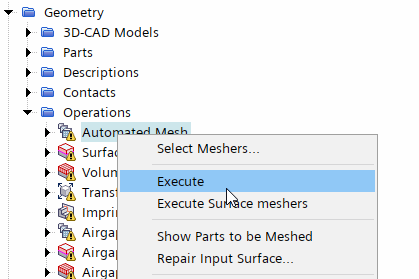

要执行单个操作：
  1. 右键单击网格操作，然后选择执行。

    注执行单独操作时，还会执行任何选定操作要求作为输入的任何过时操作。

执行选定操作

选定的网格操作将按照它们在操作节点下显示的顺序执行。

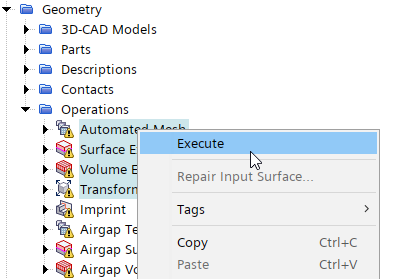

要执行多个选定的操作：
  1. 同时选择所需的网格操作。
  2. 右键单击其中一个选定节点，然后选择执行。

Simcenter STAR-CCM+ 还会执行作为选定操作输入所需的任何操作。

执行全部操作

所有操作将按照它们在操作节点下显示的顺序执行。

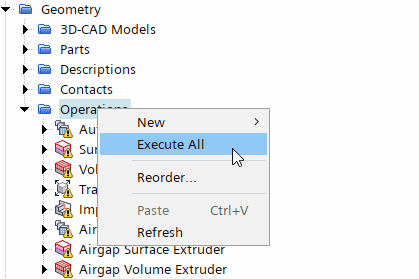

要执行全部操作：

  1. 右键单击几何 > 操作节点并选择执行全部。

创建时执行操作

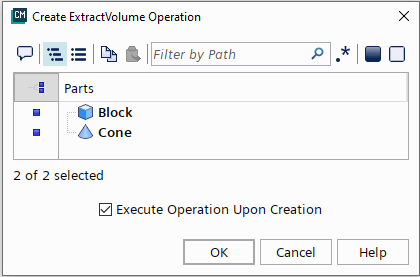

创建某些网格操作时，可以激活创建时执行操作选项。如果已激活此选项，则单击确定时将执行操作。

激活创建时执行操作选项可用于以下网格操作：
  • 布尔 > 组合部件
  • 布尔 > 相交部件
  • 布尔 > 部件减运算
  • 填充孔
  • 抽取体积
  • 2D 网格化标记
选择输出零部件

选择由操作创建的输出零部件。如果选择了多个操作， 则将选择所有操作的所有输出零部件。

  1. 右键单击某个操作并选择选择输出零部件。
