使表面网格变形
“使表面网格变形”操作可用于根据所提供的位移场使表面网格变形。生成的表面存储为选定输入部件的新描述。
在形状优化工作流程中，可以在模拟操作循环中使用“使表面网格变形”操作（请参见模拟操作）。对于涉及较大的初始几何变形的形状优化应用，建议使用此方法。
在网格化循环期间，第一次执行“使表面网格变形”操作时，将创建输入表面网格的初始副本。在后续网格重构步骤中，对输入表面网格或“使表面网格变形”操作设置进行的任何更改都会将输入表面网格重置为此初始状态。
可以指示 Simcenter STAR-CCM+ 评估在表面网格或体网格上提供的位移场。在第一种情况中，Simcenter STAR-CCM+ 直接根据提供的位移场使表面网格变形。在第二种情况中，Simcenter STAR-CCM+ 首先将位移场从体网格映射到表面网格，然后根据映射的位移场使表面网格变形。此方法在执行操作之前需要体网格。
使表面网格变形属性
以下属性可用于使表面网格变形操作。
|
位移场 |
指定用于使表面网格变形的位移场函数。位移场函数是一个矢量场，用于定义所有位置的网格从一个位置移到另一个位置的方式。 |
|
|
输入部件 |
指定要变形的部件。 |
|
|
部件表面模式 |
用于包含或排除变形操作中的特定部件表面。可用选项如下：
|
|
|
输入部件表面 |
根据所选部件表面模式，指定要在变形操作中包含或排除的部件表面。 |
|
|
评估表面上的场 |
激活时，将在表面描述（而不是体网格）上评估位移场函数。在执行操作之前，无需体网格。 |
|
使表面网格变形

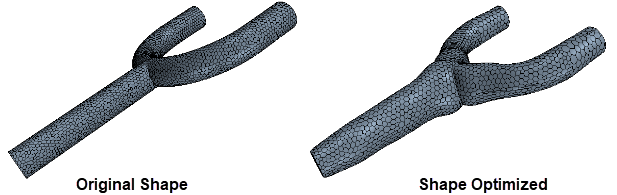

下图显示了在形状优化工作流中使用“使表面网格变形”操作的示例。
| 注 | 不支持对称平面和变形壁面之间的接点处的变形。 |
