定义区域布局

在设置模拟的过程中，一个重要环节是定义几何部件与区域、边界以及交界面之间的关系。

几何部件仅用于定义组成模型表面的面、边和节点。从中生成网格且为之求解物理值的计算域是使用区域、边界和交界面定义的。可以使用几何部件的层次结构自动创建这些计算域对象。

如果将几何导入 Simcenter STAR-CCM+，可以选择直接将几何解析为区域、边界和交界面，而无需经过几何部件。这是早期版本 Simcenter STAR-CCM+ 中的默认方法。不过现在建议的方法是，最初使用几何部件，在对表面或部件曲线定义做出任何必需的更改后，将这些部件分配给模拟域。

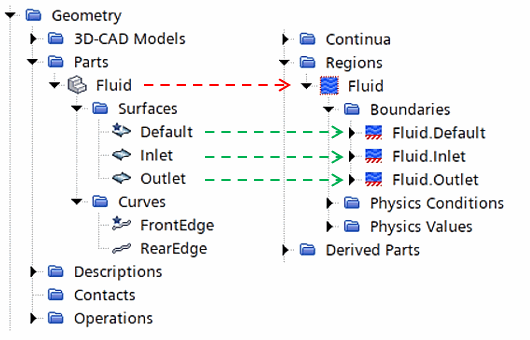

下图显示部件树中的对象与区域树的对象之间的关系：

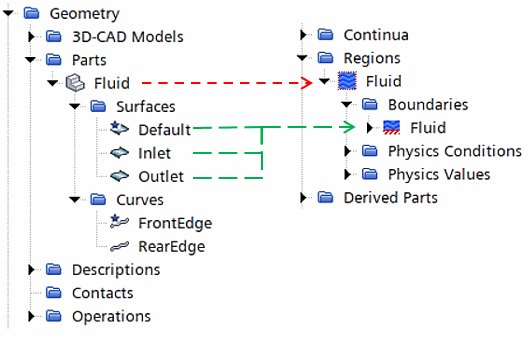

部件必须先分配给区域，然后才能在区域中将其部件表面分配给边界。关系不必是一对一：可以将多个部件分配给同一边界。例如，以下映射同样有效：

务必注意的是，如果所有接触部件都在相同运算中分配给新区域，则部件接触信息只能用于自动生成交界面。
