表面修复工具

表面修复工具将诊断网格化表面和部件曲线中的错误，并提供相关的修复工具。使用同一工具，可通过搜索基于面的特征和属性，然后将结果分配给新的或现有零部件表面或曲线，来重新组织离散几何。

尝试生成面网格之前，检查几何上表面的有效性是一种很好的做法。此外，表面上可能会存在与其他面相交的面，或者可能会存在具有两个或更多个共享面的边。可能需要在几何的表面上准备其他类型。例如，如果多个零部件将在计算域中形成多个区域，则可能需要将某一零部件的表面压印至其交界面处的某一零部件表面。

使用表面修复工具之前，建议使用零部件级别可用的修复几何工具、3D-CAD 或 CAD 操作来准备和修复 CAD 几何。表面修复工具对离散表面执行操作，这意味着所做的更改仅应用于此表示，且不会形成整个网格生成流程的一部分。修改原始 CAD 几何时，使用表面修复工具做出的所有更改都会丢失。

退出该工具之后，使用表面修复工具对表面做出的更改将成为永久更改。当该工具处于活动状态时，执行的操作均可逆。

表面修复工具提供了一个强大的搜索工具，通过该工具可以查找几何上满足输入搜索过滤器的特征和零部件。搜索过滤器可以使用布尔逻辑帮助缩小搜索结果的范围。可以组合使用任意数量的过滤器进一步细化搜索结果。可以标记搜索结果，帮助在表面修复工具之外组织和准备几何进行模拟。

表面修复工具提供两种选择模式 — 单个和块模式。在单个模式中，可以从组成网格化表面的各个三角形中进行选择。在块模式中，可以从表面中固有的块定义中进行选择。通常，可以使用块模式在离散表面上进行大规模更改，使用单个模式进行无法以任何其他方式修复的详细更改。在修复过程中，可以灵活地在这两种模式之间切换，并组合在任一模式中进行的选择。

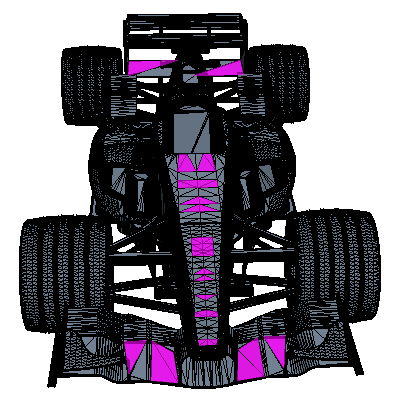

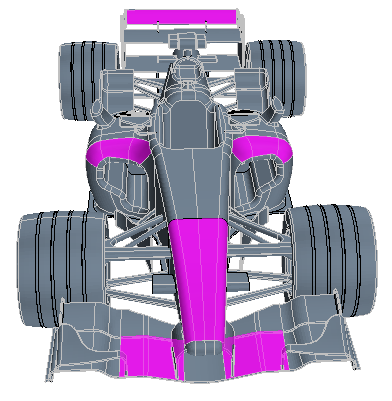

单独选择模式	块选择模式
