导出网格和求解数据

本节分步概述如何将 Simcenter STAR-CCM+ 网格和求解数据导出为可在其他 CAE 软件包中使用的格式。

本主题涵盖网格和求解数据的一般导出，其他主题提供了有关导出以下内容的说明和格式信息：

要导出网格和求解数据：
  1. 选择文件 > 导出...

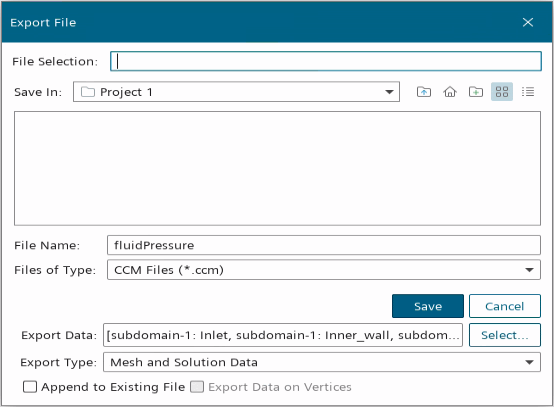

    此菜单项将打开标准的保存至文件对话框的修改形式。在此对话框中，可以指定文件类型、新文件的名称以及导出至该文件的数据类型。


  2. 从导出类型下拉列表中，选择要选择的数据范围。
    可用的选项包括：
    • 仅网格
    • 网格与求解数据
    • 仅求解数据
  3. 使用文件类型下拉列表选择输出格式。
    当前支持的导出格式包括：
    文件类型 导出数据的类型 更多信息
    CCM (*.ccm) 网格数据和求解数据 导出体网格数据和求解数据。如果选择 CCM 格式，则可激活“附加到现有文件”，从而将导出的信息添加到选择的 .ccm 文件。例如，ESI/VA One、FFT/Actran 和 LMS/Virtual.Lab（在噪声传播情况下使用）均可读取此格式。
    导出用户自定义的场函数时，确保函数名函数属性仅包含以下类型的字符：
    • A-Z、a-z、0-9
    • 除正斜杠 "/" 以外的特殊字符（即从 32 至 126 的 ASCII 值，47 除外）

    同样，在坐标系中导出场函数时，确保坐标系的名称仅包含上面列出的字符。

    注在 CCM 文件中，网格指数将作为 32 位整数写入。此方法设置可以使用 CCM 格式导出的网格尺寸限制。对于切割体网格，预估上限约为 7 亿个网格单元；对于多面体网格，约为 3.5 亿个网格单元。
    CGNS、CFD 通用符号系统 (HDF5) (*.cgns) 网格数据和求解数据 传统选项。对于 CGNS 导出，请参见Exporting Data to CGNS Files。

    导出体网格数据和求解数据。开放格式 CFD 通用符号系统。

    允许附加。将多面体体网格导出为 CGNS 格式时，区域和边界可作为单个区域和单个边界导入到某些第三方程序。此限制仅应用于包含多面体网格单元的网格。

    CGNS 提供了两种内部数据格式：HDF5 和 ADF。HDF5 是默认的首选标准格式，优先于较早的 ADF 格式。

    要自动导出瞬态数据时，可根据需要将触发设为时间步或时间差。此外，确保基本名文件不包含任何特殊字符，例如，_ 和 @。

    当导出求解数据而不是网格数据时，需要确保分析期间网格不会更改。如果网格发生变化，则需要选择导出网格和求解数据。

    导出网格和求解数据时，导出具有区域或边界网格的相关场函数，但不能导出同时具有两者的场函数。由于 CGNS 格式的结构，将文件导入外部软件时，导出同时具有边界和区域网格数据的求解数据可能会导致错误。通常，建议使用外部链接将网格和求解数据导出至 CGNS（请参见Exporting Data to CGNS Files）。
    CGNS、CFD 通用符号系统 (ADF) (*.cga)
    Siemens Virtual.Lab Custom CGNS (HDF5)(Siemens Virtual.Lab 自定义 CGNS (HDF5)) (*.cgns) 网格数据和求解数据 将体网格和求解数据以适用于 LMS Virtual.Lab 的格式导出。

    对于气动声学分析，此选项可用于将瞬态压力数据导出至 Siemens Virtual.Lab。

    因为 LMS Virtual.Lab 不支持多面体网格，因此不要将包含多面体网格的区域导出为此文件格式。但是，可以导出包含多边形面网格的边界。导出至 CGNS 前，Simcenter STAR-CCM+ 会合并边界并三角形化任何多边形面。

    要自动导出瞬态数据时，可根据需要将触发设为时间步或时间差。此外，确保基本名文件不包含任何特殊字符，例如，_ 和 @。

    当导出求解数据而不是网格数据时，需要确保分析期间网格不会更改。如果网格发生变化，则需要选择导出网格和求解数据。

    Simcenter STAR-CCM+ 会自动将导出的数据附加到第一次导出期间保存的文件。请参见以固定间隔自动导出网格和求解数据。
    Ensight Gold (*.case) 网格数据和求解数据 导出体网格数据和求解数据。可以从网格单元或节点导出求解数据。选择一个区域时，也会导出面网格。

    允许附加到现有文件。

    注Ensight 将网格指数将作为 32 位整数写入。此格式设置可以从 Simcenter STAR-CCM+ 导出的网格尺寸限制。对于切割体网格，预估上限约为 7 亿个网格单元；对于多面体网格，约为 3.5 亿个网格单元。
    FIELDVIEW (*.fvuns) 网格数据和求解数据 导出面网格数据和求解数据。从并行会话中导出为此格式时，Simcenter STAR-CCM+ 会将网格分区信息包括在导出文件中。FIELDVIEW 的并行会话可使用此网格分区信息将数据分布至可用的进程中。
    Tecplot 360（高于 2008 版本）(*.plt) 网格数据和求解数据 从网格单元和节点中导出面网格数据和求解数据，不过也可以导出表面上的求解。但选择了区域时，只会导出面网格。不允许附加到文件。
    边界壳 (*.cel) 多个文件 创建格式为 .cel 和 .vrt 的文件。通过选择场函数、边界和/或部件表面指定数据时，将显示第三种格式 .daten。
    注多面体网格导出为边界壳 (*.cel) 格式时，面网格将在导出之前进行三角化处理。
    Simcenter STAR-CCM+ 边界数据 (*.sbd) 网格数据和求解数据 导出面网格数据和求解数据。后处理数据。不允许附加到文件。
    RadTherm Patran 中性 (*.trn) 网格数据和求解数据 导出面网格数据和求解数据。RadTherm/Patran 可识别此格式。导出热传递系数和参考温度数据。
    表面 FFT (*.trn) 网格数据和求解数据 导出面网格和求解的时间历史。
    Nastran 负载历史 (*.bdf) 无网格数据，仅 Simcenter STAR-CCM+ 负载数据 用于写入流体负载数据的时间历史，以便与 Nastran 实现基于文件的 FSI 耦合。用于与自动导出结合使用。
  4. 要指定导出的数据，单击导出数据旁的选择...。
  5. 使用选择对象对话框选择要导出的对象。可供选择的对象取决于指定的导出类型和输出格式（即文件类型）。
    使用 <Ctrl><单击> 可选择多项不连续变量，使用 <Shift><单击> 可选择多项连续变量。要取消选择列表中的项，使用 <Ctrl><单击>。
    • 通过选择相应的场函数，可以导出求解数据。
    • 通过选择相应的对象（基于输出格式，为区域、边界、部件或部件表面），可以导出网格数据。边界数据 (*.sbd) 和 RadTherm Patran 中性 (*.trn) 输出格式仅用于导出边界。Ensight Gold 文件 (*.case) 或表面 fft (.trn) 可导出衍生部件上的可用网格数据。边界壳 (*.cel) 输出格式还可导出部件和部件表面上的可用网格数据。
  6. 输入输出文件名并单击保存。
    也可以按固定间隔自动导出。
