重构相交曲线

执行以下某一布尔运算网格操作时，可以使用重构相交曲线选项：

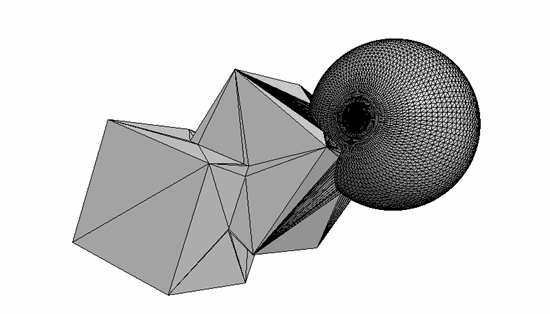

如果网格操作的输入零部件彼此相交，则网格操作会在输出零部件表面的相交曲线区域周围生成质量较差的面。下图显示了停用重构相交曲线之后合并操作的输出：

执行网格操作之后，激活重构相交曲线选项将导致自动重构输出零部件的表面。下图显示了停用重构相交曲线之后合并操作的输出：
