自动网格

自动网格操作将为其输入零部件生成面网格和体网格。此操作可管理所有网格生成器、默认控制和自定义控制。

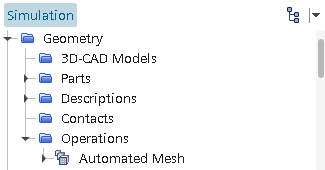

自动网格节点表示模拟树中的此操作。

执行以下任一操作后，Simcenter STAR-CCM+ 将自动移除使用自动网格操作生成的任何体网格：

从所有体网格操作中移除关联的输入零部件
将关联的输入零部件分配给不同区域
删除关联的输入零部件
