比例缩放整个网格

由于模型必须以米为单位，因此在运行分析之前对网格进行比例缩放很重要。

如果使用不同的单位导入面网格或体网格，则必须遵循以下过程。

要对 Simcenter STAR-CCM+ 内的整个网格进行比例缩放：

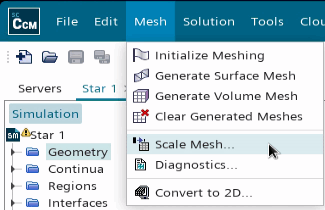

  1. 使用网格 > 比例缩放网格... 菜单选项：

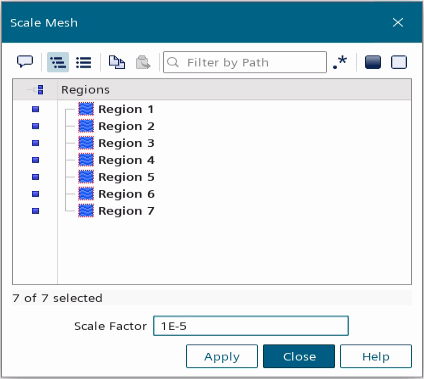

    将打开比例缩放网格对话框，其中所有区域都默认为选定状态。
  2. 在比例因子文本框中输入比例因子。此值用于乘以每个尺寸以对模型进行比例缩放。


  3. 单击应用。
    模拟树视图底部的进度条用于指示进度：
操作完成后，总结信息将写入输出窗口。此输出可用于检查比例因子是否已应用于相应区域：

所有活动场景将更新以反映新网格配置。
