创建网格操作

网格操作是可按顺序流程在几何上执行的操作。此流程有助于实现灵活、可重复的网格化过程。

要创建网格操作：

  1. 可以使用两种不同的方法创建网格操作。执行任一操作：

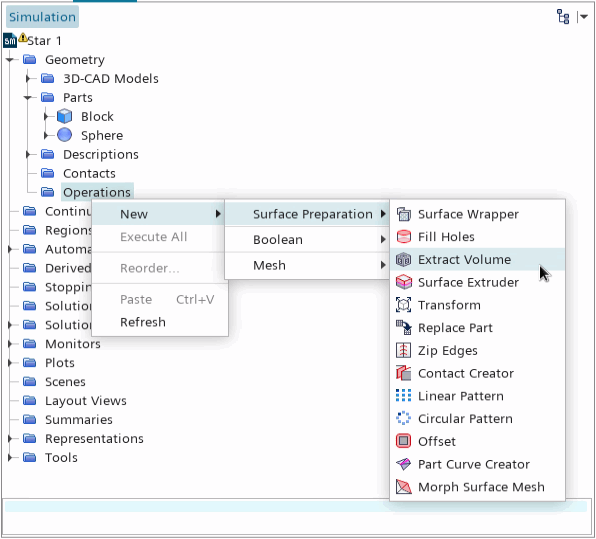

    • 右键单击操作节点，然后从新建 > [组] 子菜单中选择所需的操作。

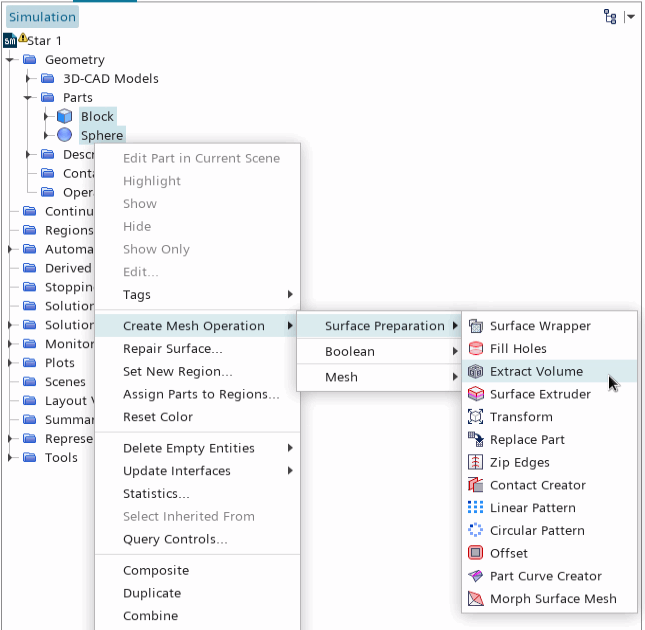

    • 选择一个或多个几何零部件，右键单击某个选定的零部件，然后从创建网格操作子菜单中选择所需的操作。

    网格操作分为三个类：表面准备、布尔和网格。

    选择抽取体积操作时，如果已打开场景，将显示一个可用于定义属性的面板。对于所有其他操作选择，将显示一个可用于选择输入零部件的对话框。有些网格操作对话框会提供用于激活创建时执行操作的选项。对于下列网格操作，该对话框还提供用于执行 CAD 布尔运算的选项。

    • 合并
    • 布尔减
    • 相交
    • 压印（该选项称为执行 CAD 压印）

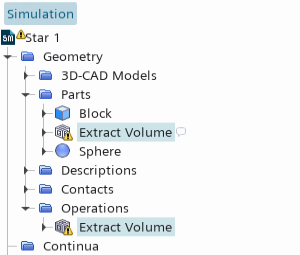

    创建网格操作之后，树中将显示一个操作节点和叶级零部件节点。



    创建之后，系统将立即自动选择网格操作节点。

  2. 设置操作属性：
    • 在属性窗口中，设置操作所需的属性。
    • 对于使用抽取体积编辑面板定义的抽取体积操作，也可以稍后在“抽取体积”节点上编辑属性。
