偏移零部件

此操作会在零部件之外与零部件表面相隔指定距离的位置生成表面。偏移操作还支持被称为壳的薄壁结构。

偏移操作将创建偏移零部件，在重叠网格和体积控制中可使用该零部件紧密跟随几何的轮廓。

虽然无法指定最小尺寸，但是随着偏移距离减小，应用于结果偏移表面的最小网格尺寸也会减小。极小的距离可能需要大量计算开销。

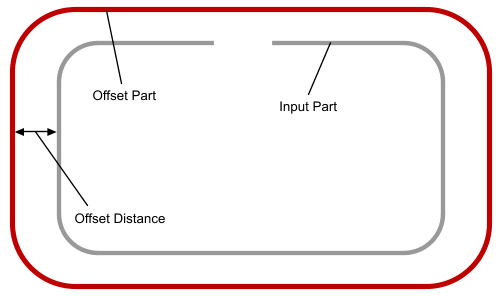

如果偏移距离大于任何间隙，则偏移操作将闭合间隙并对其进行平滑处理。

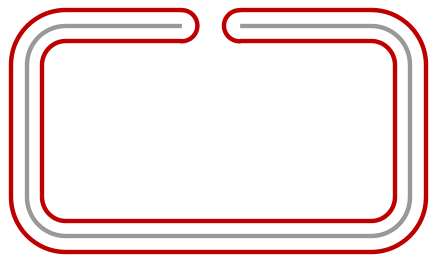

如果偏移距离小于间隙，则偏移将进入并保留间隙。

偏移操作的输入可以重叠或相交。输入可以是固体以及片体。

偏移零部件属性

输入零部件 指定要偏移的零部件。
距离 指定零部件表面的偏移距离。

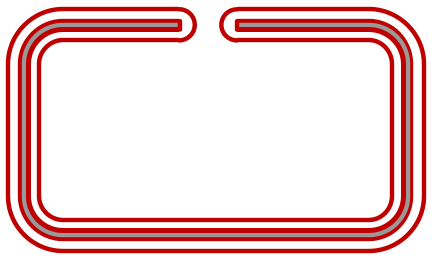

包括原始表面 激活时，偏移中包括原始零部件表面，以在原始零部件周围创建闭合区域。

通常，如果要在零部件之外生成网格，则将原始零部件包括在内。因此，偏移操作会自动生成偏移零部件和原始输入零部件之间的接触。原始零部件上的接触或挡板表面将从偏移零部件中排除。

如果使用壳零部件创建偏移零部件，则操作的默认行为是在零部件周围以指定距离创建偏移表面。但是，如果激活包括原始表面选项，则壳的前表面将包括在输出零部件的继承表面中。此表面设为挡板，挡板的两个表面将与原始输入壳零部件接触。有关壳的更多信息，请参见创建基于零部件的壳。
