抽取体积
抽取体积网格操作可查找选定零部件中的封闭体积并生成零部件来填充该体积。
如果在抽取体积之前压印零部件，则没有要合并的固体零部件，因此会合并其网格化表面。只要合并的内部网格化表面的组合为闭合状态，即可通过网格化表面抽取体积。
零部件中的体积抽取过程与 3D-CAD 中的体积抽取过程类似。主要区别为，在零部件中，必须先使用填充孔操作手动盖住所有开口，然后才能抽取体积。请参见填充孔。在 3D-CAD 中，作为操作的一部分，系统会自动盖住孔。

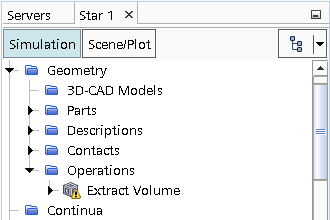

抽取体积属性
使用抽取体积属性，可定义输入零部件、体积抽取模式和输出零部件显示选项。此外，还可以通过此操作标识一个或多个输出零部件。
|
输入零部件 |
指定该操作从中抽取内部体积的几何零部件。 |
|
| 体积模式 | 自动 |
自动确定体积抽取的相关体积。在体积子节点中，可以指定是自动抽取单个体积还是全部体积。在单个模式中，标识的所有封闭体积将放置到单个输出零部件内。将忽略已标识为现有零部件的任何体积。跨多个零部件的任何体积将包含在抽取结果中。在所有模式下，将为标识的每个体积创建新的输出零部件，即使它们与现有零部件匹配。 部件体积的内部表面标记为挡板。 |
| 手动 |
可用于手动指定体积抽取的相关体积。在节点中，将模式设为表面或点以使用表面或点定义相关体积。分别在和节点中定义表面和点（称作种子点）。请参见以下各节中的“表面属性和种子点属性”。 |
|
| 根据零部件表面合并 |
激活时，将组合共享零部件表面的任何体积。 |
|
|
输出零部件 |
显示操作生成的输出零部件的名称（只读）。 |
|
表面属性
通过子节点的属性，可以指定表面：
|
表面 |
指定表面模式用于抽取内部体积的零部件表面。例如，可以使用孔填充中的零部件表面，其中内圆柱体的末端被盖上。 |
|
种子点属性
尽管右键单击节点可以创建显示为子节点的种子点，但此节点本身并没有属性。通过种子点子节点的属性，可以指定种子点坐标：
|
坐标 |
指定点模式用于抽取内部体积的种子点的笛卡尔坐标。 |
|
| 坐标系 | 指定用于种子点的坐标系，点模式用于抽取内部体积。种子点遵循指定的坐标系。 | |
