合并和压印工具
工具可用于将一组面和边压印在一起。在压印后，可以切换到查看模式，以标识接触定义中可能存在的关键问题。
工具在三种模式下运行：
- 交互式，专门选择要压印的面或边
- 自动化，选择部件并依靠工具查找重叠表面
- 查看，使用一系列度量分析部件接触效果
该工具可用于合并两个或更多个重叠（共平面）表面或一组面。在单个部件上使用时，结果为公共共享表面或无表面（即公共区域已移除）。如果有多个部件，工具会为共享表面创建部件接触。
同样，对于属于同一部件的部件曲线，该工具可以将两条或多条边压印在一起，从而将它们有效地缝合在一起。根据需要，可以将边压印到面上以及将面压印到边上。在任何情况下使用工具时，面或边都无需属于闭合表面。
由于此工具仅在三角形面上操作，因此输入集中的任何四边形面都被分解为三角形。

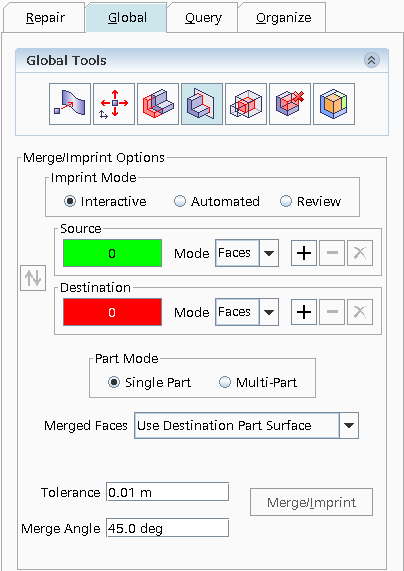

要显示合并/压印选项，单击
（合并/压印单个或多个部件）。
从菜单选择可以访问合并/压印工具组合框。
对于压印模式，选择三个选项：
以下详细信息与这两种情况相关。查看此信息，然后针对特定示例使用该工具。
合并和压印表面
对于交互式压印，可以将所需的表面添加到源和目标组中，以便用于合并和压印的投影方案知晓运动的方向。对于自动压印，部件浏览器工具会自动计算源和目标对。
| 注 | 如果在压印容差范围内没有节点可从一个表面投影至其他表面，则压印失败。要克服此限制，可使用重构或分割面工具将节点添加到表面。 |
一般情况下，需要合并和压印重叠表面时存在两种情况：
- 重叠的周长或面积相同
- 重叠的周长或面积不同

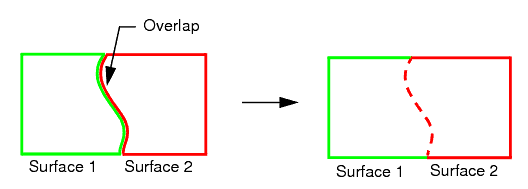

下图演示了重叠边界具有相同周长或面积的示例：

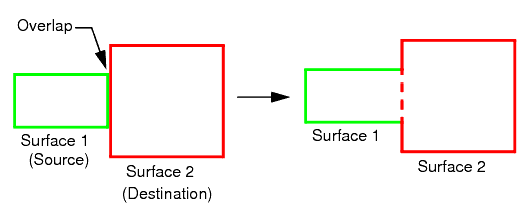

对于两个表面具有不同周长或面积的情况，可以选择任一表面作为源。下图演示了较小表面为源的示例。
将边压印到面
将单个部件的边压印到面时，可使用与上述相同的方法。在本例中，边通常是源，目标是使用边形状压印的一个或多个面。“将挡板边压印到面上”一节中提供了用于模式的过程详细信息。

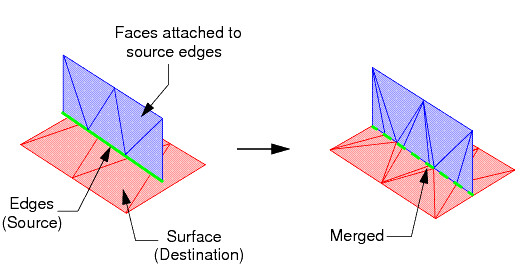

将边压印到表面上的典型示例是垂直于外表面的挡板表面。可以将一个或多个边沿着挡板侧部压印到外表面，从而可将挡板转换为交界面，以用于网格化目的。
合并和压印的示例

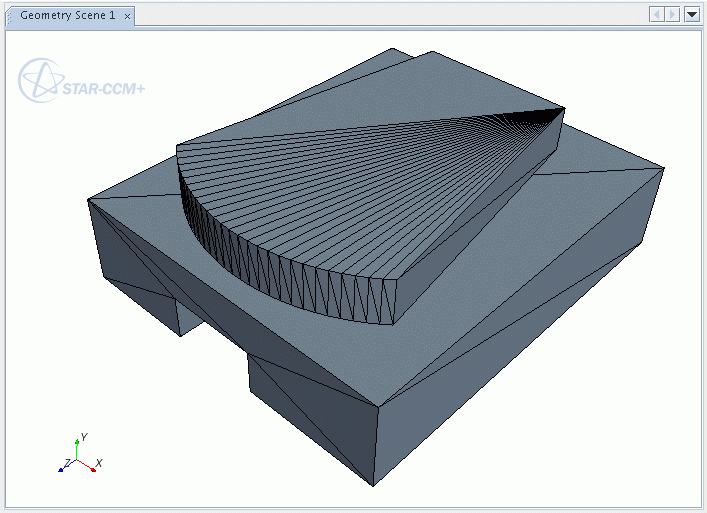

以下示例将两个闭合表面压印在一起。如下显示了两个相接触、但未合并的闭合体。

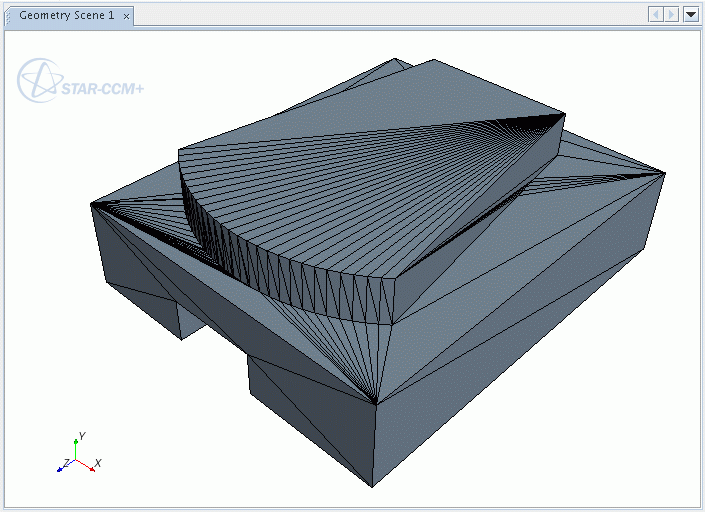

如下所示，的结果是重新三角形化这两个体，以便在交界面中存在一一对应关系。
如果这两个体属于同一部件，工具将提供保留或删除共享表面的选项。如果这两个体属于不同部件，工具将创建两个表面之间的部件接触。
使用合并/压印工具时的注意事项
针对单个和多个部件都使用工具时，以下条件适用：
- 表面不需要是重叠区域特有的表面。例如，包含一个表面的闭合体可以与另一个体的重叠表面合并。
- 将面与其他面合并时，该工具不生成部件曲线。如果需要部件曲线，则手动创建它们。
- 对于单个部件，表面的面和边不需要属于闭合和流形部件。换言之，该工具允许使用平表面和开放表面。
- 原始表面网格化的质量并不重要。
- 可以在合并后使用表面重构，以改进结果表面的质量。
