将挡板边压印到面上

在将挡板保留为单独零部件时，可以将零厚度挡板零部件的边压印到其相邻的面上。

随后即可在网格化期间保留零厚度。本节介绍完成此压印的过程。

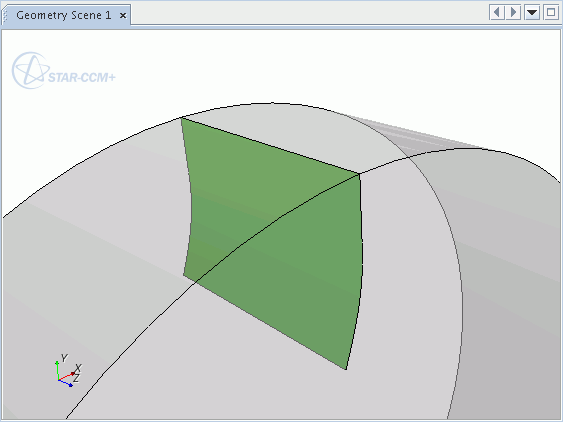

将以下列几何为例。固相体积内包含一个零厚度挡板。此挡板的边压印在圆柱体上，以便挡板能够随后作为共形交界面进行网格化。

  1. 要开始此过程，启动表面准备工具，然后进入合并/压印模式。在合并/压印工具面板中，单击自动化模式对应的单选按钮。
  2. 单击 Part Browser(零部件浏览器) 中的发现对按钮。在此示例中，源最初发现时为外部圆柱体，而目标则为挡板。
  3. 单击 （交换）反转此顺序，以将挡板面设为源。

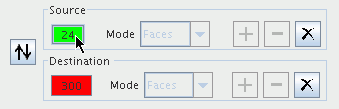

  4. 要选择挡板上的面，单击源组合框中的绿色框。


  5. 现在，通过单击 按钮来取消选择源集合。
    不会从图形窗口移除选择：只会移除来自合并/压印工具中源集合的面。

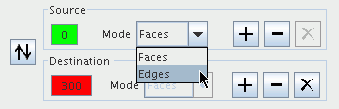

  6. 在源组合框中，将模式更改为边。

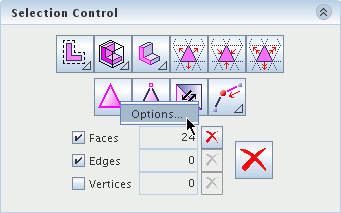

  7. 现在，移至表面准备工具中的选择控制面板，右键单击 （选择关联边），然后选择选项...


  8. 在选择关联边选项对话框中，清除选择所有边，然后勾选选择周长边。
  9. 单击确定以关闭对话框。


  10. 单击 （选择关联边）。
    挡板表面外侧的边将会被选中。
  11. 单击源组合框中的 按钮。
    新选择的边将添加到源集合中。
  12. 源边和目标面现已完全设置。要执行压印操作，单击压印对按钮。

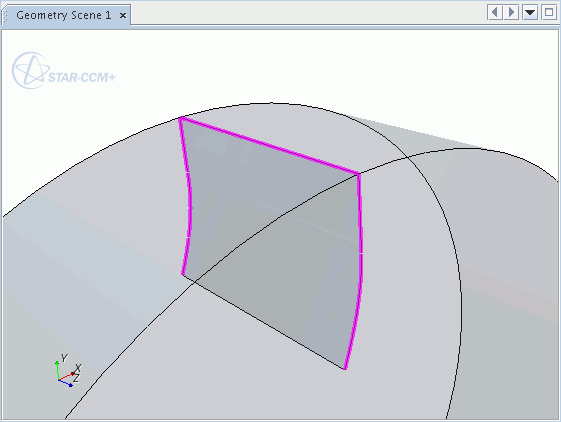

    完成后，压印的边会在图形窗口中高亮显示。
