表面修复工作流

使用表面修复工具可在离散几何上标识并手动修复表面和部件曲线错误。

表面修复工具还包含一个强大的搜索工具，可用于组织离散表面。

要使用表面修复工具：

  1. 使用以下某个选项启动表面修复工具：
    • 从网格生成工具栏中，单击 （启动表面修复）。
    • 右键单击几何部件、部件描述或表面表示，然后选择修复表面...
    • 右键单击网格操作，然后选择修复输入表面...。此选项适用于除替换部件外的所有网格操作。
    如果有几何部件、但没有区域表面表示，该工具将自动随可用于修复的几何部件启动。如果有一个表示、但没有几何部件，该工具将随可用于修复的表示自动启动。在所有其他情况下，从弹出菜单中选择修复部件... 或修复区域。

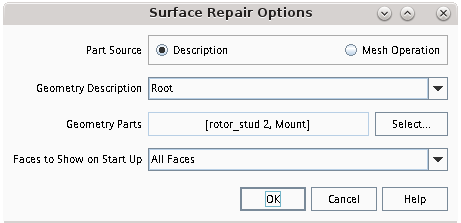

  2. 在表面修复选项对话框中，如果尚未选择要修复的部件，则按如下方式继续选择它们：
    1. 要直接选择部件，将部件源设为描述，将几何描述设为希望部件来自的类别，然后单击选择打开部件选择器。
    2. 要选择用作操作输入的部件，将部件源设为网格操作，然后从网格操作中选择目标操作。如果需要，可以使用选择按钮来优化选择。
    3. 在部件选择器中进行任何选择之后，单击确定。


    此时将显示表面修复环境。请参见表面修复用户界面。

启动表面修复工具后，Simcenter STAR-CCM+ 将对选定面执行拓扑定向。也就是说，确保所有面无论是指向内部还是指向外部都会一致地朝向同一方向。Simcenter STAR-CCM+ 将拾取面数最多的方向，并将所有面定向在该方向上。

注如果要使用模拟树执行任何操作，应退出表面修复工具。表面修复会话打开时请勿对活动部件使用替换部件操作。
  1. 如果要通过面子集创建新的部件表面，可以使用表面修复工具的分类功能。请参见修复表面。
  2. 如果要将表面或边重新分配到新的或现有的部件表面或部件曲线，可以使用表面修复工具的组织功能。可以使用表面修复工具的搜索功能搜索网格化表面上的特定特征和属性，并将相关部件表面分组在一起。请参见组织离散几何。
  3. 标识并修复网格化几何中的错误。表面和部件曲线中的错误会导致下游的网格化问题。如果在对几何进行网格化时遇到问题，建议运行表面和部件曲线诊断。请参见修复表面和修复特征。
    1. 查看标识的问题区域。
      问题区域是指通过一个或多个共享节点彼此连接的诊断集合。可在多次诊断检查中标识面、边或节点。每个面、边或节点仅显示在最后一次诊断检查标识出的问题区域集合中。
      • 单击各个彩色框，高亮显示该类型的所有错误。按住 <Ctrl> 键以选中多个框。
      • 使用 （浏览）按钮循环浏览各个错误，一次浏览一个。

        循环浏览时，场景将会放大，高亮显示特定的错误。

      注如果修改表面，诊断和问题区域将会自动更新。

      如果标识了 100 多个问题区域，不会再合并以前未连接的两个或更多个问题区域。

    2. 管理错误在图形窗口中的显示方式：
      • 使用显示控制可控制几何在图形窗口中的显示方式。请参见显示控制工具。
      • 重置视图选项将重置视图以放大显示的面、边和节点。停用重置视图选项可保持相同的视图。
      • 重置显示内容选项将显示的面、边和节点重置为错误和两个相邻对象。停用重置显示内容选项可显示相同的实体。
    3. 使用选择控制可选择要修复的实体。请参见实体选择。
      • 智能选择（双击）用于自动增长选择，直至达到自然中断。适用于单独选择和基于块的选择。通过激活或停用修复用户设置对话框中的选项，用户可以控制在智能选择过程中适用哪些断点。要打开此对话框，单击表面修补工具底部的 （修复用户设置）按钮。请参见修复用户设置参考。默认情况下，所有中断选项均激活，默认为 45 度锐角。

      智能选择（通过双击包含诊断结果的面或边）连续问题区域时，不会再生成预期的选择结果。智能选择仅限上述面或边所属的问题区域部分，即使它们直观地显示为连接在一起时也如此。

      输出窗口中会显示以下消息：

      警告：Too many problem areas in surface, will not attempt to merge neighboring areas.(警告：表面上的问题区域过多，将不尝试合并相邻区域。)

      要解决此问题：

      • 减少激活的诊断次数。此操作将减少问题区域的潜在数量。
      • 进入管理阈值面板并单击确定退出。系统将自动重新计算问题区域。这样，无论问题区域的数量如何，智能选择结果均会符合预期。
    4. 使用相应的工具修复错误。请参见修复工具参考。
      无法使用这些工具直接创建新节点。如果要填充多个孔或缝合多条边，分别使用孔填充器和边缝合器工具。对于其他情况，使用表面修复工作流标识和修复问题。
      注可以在不关闭表面修复工具的情况下创建坐标系。要创建坐标系，切换到模拟选项卡以访问 Simcenter STAR-CCM+ 对象树，然后在工具 > 坐标系节点下创建坐标系。所有在表面修复会话处于活动状态时创建的坐标系均会自动显示在使用坐标系选择的工具中。请参见坐标系。
  4. 如果要对几何进行包面，执行泄漏检测。对复杂几何进行包面时，建议运行泄漏检测并填充不属于几何的任何间隙/孔。这样做将确保几何在运行包面后闭合/密封。请参见泄漏检测。
  5. 将离散表面合并或压印在一起。将表面一起压印在网格化表面上，可以在部件之间生成共形网格。请参见合并和压印模式。对于 CAD 几何，建议在 3D-CAD 或部件级别中使用布尔运算压印表面。
  6. 如有必要，使用 （取消操作）和 （重做）功能取消和重做操作。
    例如，如果误删了某个面，单击 （取消操作）可恢复删除的面并使部件回到原来的状态。系统将保留当前表面准备会话中的所有操作的完整历史。关闭对话框时会删除历史。
  7. 单击关闭以退出表面修复工具。
