偏移面/边工具

偏移面/边工具用于膨胀或平移面或边。

在膨胀面或边时，会复制选定实体并将其偏移用户自定义的厚度。然后沿该厚度创建新的面，以保持原始面或边与新的面或边之间的连接。在平移面或边时，会将选定实体移动用户自定义的距离，并保持其与相邻面和边的连接。

偏移面/边工具的典型用途如以下指导示例所示：

使用偏移面/边工具优于包面膨胀过程，因为它可以更好地控制挡板的厚度和形状。

要显示偏移面/边选项，单击

（膨胀或平移选定面或边）。

偏移模式

偏移模式确定是偏移面还是边。

在面模式下，偏移面/边将膨胀表面，以使它们具有厚度，通常是表示挡板或内壁的表面。它还可以平移或拉伸表面，移动其位置，同时保持与相邻表面的连接。

在边模式下，偏移面/边将膨胀边来创建二维表面，这可用于创建零厚度挡板。它还可以平移边，移动其位置，同时保持与相邻边和面的连接。

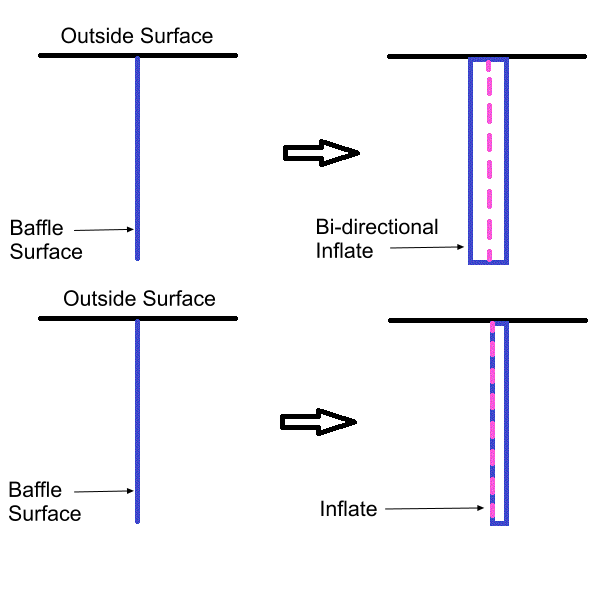

默认选项将偏移操作设为双向膨胀，这会以指定的方向和厚度均等地膨胀两侧。如果将偏移操作设为膨胀，则能够以指定的方向和厚度膨胀一侧。下图说明了这两个选项：

在上面的示例中，挡板表面仍是多重表面。但是，包面可以考虑这种效果，并生成流形表面。

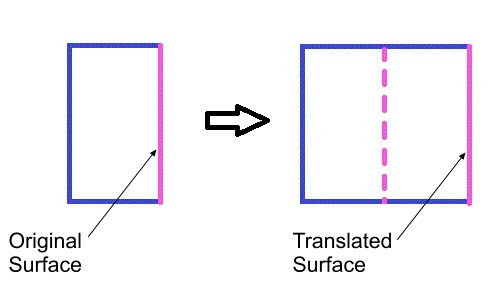

如果将偏移操作设为平移，则能够以指定的方向和厚度移动选定的表面或边，并保持现有的连接。

下图说明了此选项：

在每种情况下，可以使用方向菜单指定膨胀方向。

从显示控制的根据以下标准为面上色菜单中，选择面法向。正面法向显示为绿色，负面法向显示为红色。在选择方向时，此功能非常有用。

可以使用以下方向选项：


+ 法向	沿正法向偏移表面或边。对于边，相邻面的平均法向用于确定膨胀方向。对于双向膨胀，此选项没有明显效果，因为工具在正向和负向上都膨胀。
- 法向	沿负法向偏移表面或边。对于双向膨胀，此选项不可用，因为它与使用 + 法向选项的效果相同。
指定方向	沿用户自定义的方向偏移表面或边。此选项需要使用给定坐标系中的 Direction Vector Components(方向矢量分量) 来指定方向。此选项对圆柱坐标系和球坐标系不可用。只能为笛卡尔坐标系定义坐标系。
种子点	沿法向朝用户自定义的种子点偏移表面或边。在有多个相连的表面或边的情况下，工具使用多数规则来确定偏移方向。对具有多个方向的法线的表面或边使用“双向膨胀”时，此选项很有用。

选择方向选项后，可以设置厚度来定义膨胀的厚度。

提供了所有必需的设置后，单击偏移执行操作。
