选择实体

借助表面修复工具，可以根据网格化中的单个三角形或 CAD 几何中的基础块定义来选择面。有几种方法可用于根据连续性和接近度来快速进行选择。

图形窗口中嵌入了大多数选择工具。借助这些工具可以选择块、面、边和节点，方法是指定区域、阈值或表面，或者增加和减少现有选择项。请参见选择控制工具。

修复面板中提供了专用工具：

下面列出了用于选择实体的其他方法：

  • 右键单击图形窗口中的表面以选择相关的实体。
  • 在图形窗口中手动单击各个实体进行选择。
  • 双击某条边以选择其面法向法向相同的连续边线。
  • 运行表面诊断后，双击自由边以选择所有相连的自由边。
  • 双击某个面以选择受部件曲线或锐边约束的连续表面。

过滤选择实体

在“表面修复”中，图形窗口底部的控件控制您可以从活动模型中选择的内容。

控件如下：

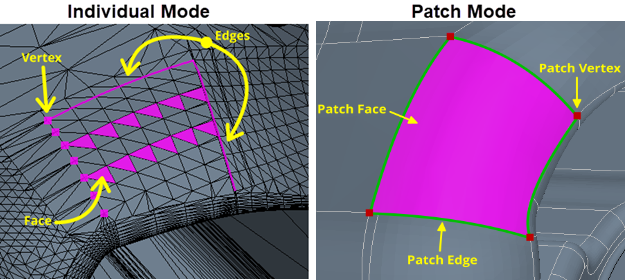

  • 选择模式开关：可用于在基于基础模型中的块定义的选择和基于网格化表面上的三角形或四边形的选择之间切换。
  • 面选择开关：激活时，可用于选择块或面。
  • 边选择开关：激活时，可用于选择面边或块边。
  • 节点选择开关：激活时，可用于选择每条面边或块边结尾处的节点。
单击每个选择开关旁边的 可清除选择内容，但不会删除任何内容。无论选择哪种实体类型，单击所有控件右侧更大的 图标都可清除全部选择内容。


要选择实体，执行以下操作：

  1. 从选择模式下拉菜单中选择单独或块。
  2. 要激活特定过滤器，单击其图标。
  3. 使用鼠标左键选择所选类型的实体。要选择多个实体，按住 [CTRL] 键并单击实体。
    选定实体的数量会显示在每种类型的过滤器图标中。
  4. 要清除选择内容，使用以下某种方法：
    1. 要取消选择单个实体，再次单击该实体。
    2. 要取消选择特定类型的所有实体，单击相关过滤器旁边的 图标。
    3. 要取消选择所有类型的所有实体，单击右侧更大的 图标。或者，也可以单击模型后面的空白区域中的任意位置。
