查看部件接触

每次压印部件或部件表面、导入具有接触表面的 CAD 部件或手动创建部件时，都会创建部件接触。表面修复工具用于根据一系列度量查看部件接触，以标识潜在的错误源。

通过使用这些度量，可以验证整个几何中的预期接触路径，同时标识接触定义中的潜在问题。有关这些度量的完整描述及其可标识的问题，请参见用于查看压印模式的度量。

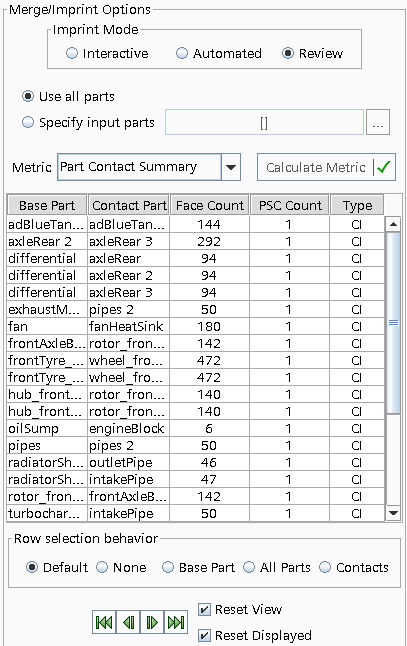

要在查看压印模式下使用合并/压印工具，首先指定要使用所有活动修复部件还是特定输入部件。
1. 如果要查看所有活动部件，选择使用所有部件选项。
2. 如果要查看特定部件，选择指定输入部件选项，然后继续选择两个或多个部件。

部件接触查看工具提供了七个度量，用于帮助用户分析部件接触。

在度量菜单中，选择以下某一度量：
- 部件接触汇总
- 接触部件数
- 部件接触面积比
- 接触面积不匹配
- 非连续接触
- 非接触孤岛
- 接触拓扑错误
  有关每个度量的详细信息，请参见用于查看压印模式的度量。
要计算度量，单击计算度量。
度量计算的状态由计算度量选项旁边的图标表示，该图标具有以下四种状态：
- - 正在进行度量计算
- - 结果为最新
- - 计算出错
- - 结果过时
  以下操作将导致度量结果过时：
  - 修改网格几何或拓扑
  - 更改输入部件
在计算后，表中将填充结果。

每个度量提供自己的列标题集。每个度量的结果将在内存中存储，因此可以在不同度量之间切换并查看结果，无需重新计算度量数据。
根据要分析的问题的最相关列标题对数据进行排序。
例如，如果选择度量部件接触汇总，可以按降序对面数进行排序，并标识面数异常高的所有接触。有关如何对数据进行排序的建议，请参见用于查看压印模式的度量。

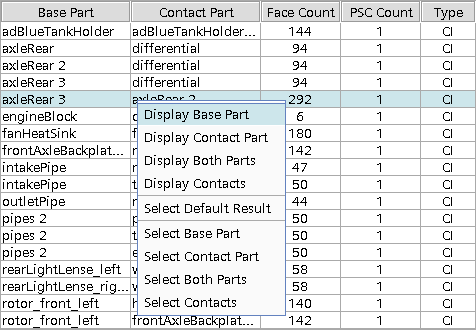

在表中，选择一行以在场景中查看选定实体，或使用

键循环浏览结果。

当在表中选择一行时，将在与当前度量的最佳默认结果对应的场景中自动执行选择操作。下面提供了每个接触的默认选择行为列表：

如果要使用其他选择行为，使用行选择行为选项更改结果场景选择。有关这些选项的详细信息，请参见查看压印模式选项。
