在活动模型中更改部件

活动模型是在表面修复会话过程中可以进行修复的部件或区域。

启动表面修复工具之后，可在表面修复选项对话框中选择活动模型。此功能可用于简化复杂几何，方法是使用较小的部件或区域组进行诊断和修复。可以随时在表面修复工具中更改活动模型。

要在活动模型中更改部件或区域：

  1. 单击表面修复工具底部的重置部件... 或重置区域...。

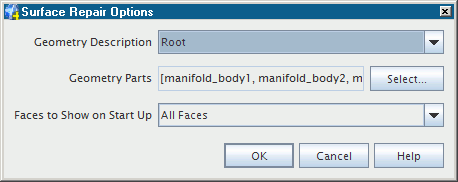

    表面修复选项对话框将显示，它包含的选项与启动表面准备工具时出现的对话框相似。唯一的例外是启动时显示的面菜单，通过该菜单可以仅显示所有面或无面。当前可见面选项不可用，因为更改部件意味着当前可见面不可能处于新的活动模型中。默认几何描述设为当前所修复的描述。

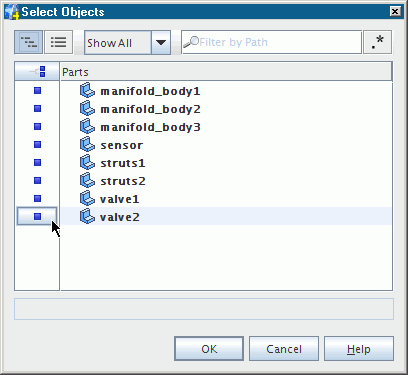

  2. 单击选择按钮。在选择对象对话框中，选择或取消选择部件或区域，单击该项目左侧的按钮，如图所示：
  3. 在选择对象对话框中，选择或取消选择部件或区域，然后单击确定。


在活动模型中更改部件会对表面修复会话进行以下更改：
  • 取消选择所有面、边和/或节点选择。
  • 取消选择表面诊断和特征诊断结果，诊断面板会返回到默认状态。但是会保持诊断复选框的状态。
  • 取消选择“编辑相连的表面”诊断。
  • 删除所有用户自定义的集合，并取消选择默认集合中的实体。
  • 取消选择取消/重做堆栈。
  • 取消选择单部件和多部件合并/压印对列表。
  • 取消选择为“相交/布尔运算面工具”选择的面。
  • 取消选择为“发现漏洞路径”选择的面。
  • “部件表面/部件曲线编辑”组合框中可用的部件表面和部件曲线列表会自动更新，以匹配活动模型中的新部件。对于区域也是如此（与边界和部件曲线有关）。

投影节点时，投影节点工具会临时替换表面修复工具。因此在投影节点期间，无法在活动模型中更改部件，因为重置部件... 按钮不可用。
