检查体积拓扑

体积拓扑工具是用于分析体积、面和边的模型拓扑诊断工具。具体来说，该工具可从提供的一组表面中确定封闭体积。

体积拓扑工具可用于确定模型拓扑问题（例如由“抽取体积”操作引起的问题），以及检查使用模型拓扑分类的表面。

要使用体积拓扑工具运行诊断检查：

  1. 在全局工具面板中，单击 （计算并检查体积拓扑）。
    此时将显示体积拓扑选项面板。

  2. 要计算拓扑，单击识别体积。
    拓扑计算的状态由识别体积选项旁边的图标表示，该图标具有以下四种状态：
    • - 结果已过时
      以下操作将导致模型拓扑结果过时：
      • 修改网格几何或拓扑
      • 更改模型拓扑初始化选项
    • - 拓扑计算
    • - 结果为最新
    • - 计算错误

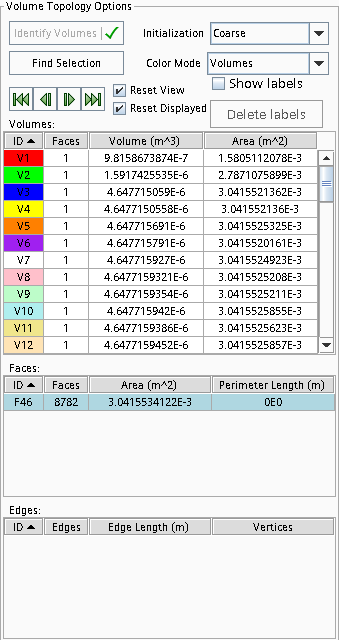

    在拓扑计算之后，将使用在表面中找到的每个封闭体积的结果填充表。

    将体积拓扑面板中的结果拆分为三个表，以列出体积、面和边。

    计算完成后，场景将更新，以使用与表 ID 列中显示的颜色匹配的颜色来显示每个体积。要在选择面或边行时在场景中显示模型 ID 标签，激活面板中的显示标签选项。

    不属于封闭体积一部分的表面拓扑将在表中列出，并使用常规颜色（灰色，默认）显示在场景中。

  3. 在体积表中，选择一行以在场景中显示选定的体积，或使用 键循环浏览结果。
    在体积表中选择一行时，会产生两个后续操作：
    1. 该体积的拓扑面将填充到面表中。
    2. 图形窗口将更新，以高亮显示与该体积对应的网格面。
    同样，在面表中选择一行会在场景中高亮显示相应的网格面，并使用该面的边和节点填充边表。如果在边表中选择了一行，则会在场景中高亮显示相应的网格边。此外，如果启用了 Vertex Selection(节点选择)选项，则会在场景中高亮显示起始节点和结束节点。

  4. 要在表中选择多行，按住 <CTRL> 键。
    注图形窗口将更新，以显示所选内容。但是，表中的行会高亮显示，以显示多项选择。
默认情况下，场景中的网格面根据所属的体积进行着色。要以颜色显示面的结果：

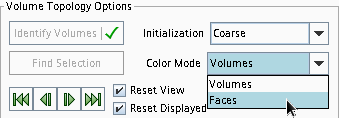

  1. 在体积拓扑面板中，将颜色模式从体积切换为面。


    在面颜色模式下，所选体积的相应网格面根据体积的面拓扑进行着色，而不是以单种颜色进行着色。面表中的 ID 列也会更新，以显示场景中显示的面的相应颜色。
借助体积拓扑工具，可以使用初始化选项来定义拓扑的计算方式。
  1. 对于初始化，可以从以下选项中进行选择：
    • 粗糙 - 对应于“抽取体积”操作使用的相同拓扑初始化，因此适用于预览和诊断与这些类型的表面相关的问题。默认情况下，初始化设为粗糙。
    • 精细 - 计算与粗糙选项相同的体积个数，但不限制每个体积的拓扑面和边的数目。
    如果在执行拓扑计算后更改了初始化选项，则模型拓扑结果会过时，但表中的结果仍保持不变。要更新结果，必须再次单击识别体积选项，以使工具可以重新计算拓扑。
  2. 使用 Find Selection(查找选择) 工具可反向查找场景中高亮显示的面或边，并在拓扑表中标识这些面或边所属的体积、面和边。
    注对于边，只有属于拓扑边的网格边才能使用 Find Selection(查找选择) 选项进行查找。
