交互式压印模式

在此模式下，必须先手动将面和边添加到源组和目标组，然后再执行合并或压印。

如要在图形窗口中手动选择面或边，交互式压印模式非常有用。

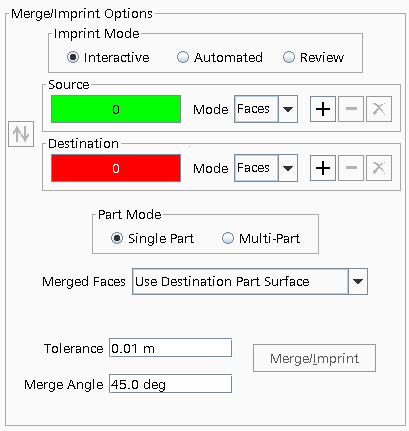

下图显示交互式压印模式下的合并/压印工具。

  1. 要在交互式模式下使用合并/压印工具，首先从模式菜单中同时为源和目标选择面或边。
    该工具可实现面和边压印的任意组合。可以使用选择控制选择源和目标的面和边。


  2. 要选择源集和目标集的面或边，可使用以下方法之一：
    • 在图形窗口中选择一组边或面，然后单击面板中相应的 按钮（具体取决于选择的边或面是添加到源中，还是添加到目标中）。可对不同的边或面集重复此操作多次。
    • 如果在图形窗口中未选择任何对象，则单击面板中相应的 按钮。随即将显示对象选择对话框，用户可从中选择零部件面或边。
    在图形窗口中，添加到源的面或边显示为绿色，添加到目标的面或边则显示为红色。
  3. 可以通过在显示中选择它们并单击源或目标的 来移除面或边。
  4. 要从源或目标移除所有面，单击 。
  5. 如果为源和目标选择了一组相反的面，可以通过单击 进行交换。
  6. 对于零部件模式，有以下两个选项可供选择：
    • 单个零部件 - 此选项可用于合并或压印两个或更多个来自同一零部件的重叠（共面）表面。有关这些选项的更多详细信息，参见单个零部件选项。
    • 多部件 - 此选项可用于合并或压印两个或更多个来自两个零部件的重叠（共面）表面。有关这些选项的详细信息，参见多部件压印的高级参数。

      在此模式下，用户可在模拟树中创建压印操作，以包含表面修补工具中使用的所有输入和设置。有关更多信息，参见创建操作。

      在此模式下工作时，可以切换到自动压印模式（或切换回来），以加快压印过程并找到最佳压印结果。

  7. 单击合并/压印以完成操作。

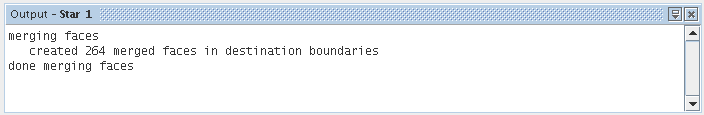

    完成后，输出窗口将显示操作的反馈。

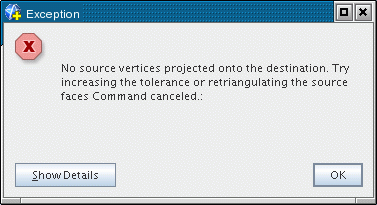

    如果合并失败，将显示以下错误消息。

    在本实例中，尝试撤消对源和目标的面或边进行的选择。在面或边相隔距离较大的情况下，随着容差值的增加，对各项进行更精细的三角形化可改善合并效果。
