用于查看压印模式的度量

表面修复部件接触查看工具提供了一组度量，用于深入了解表面包含的部件接触。

度量分为两个不同的组：
  1. 查看类型度量 - 用于可视化部件接触，并提供每个部件接触部件对的面数、接触部件数、部件表面接触数和接触面积等详细信息。
  2. 诊断类型度量 - 提供各个部件接触拓扑的详细视图，并可用于发现无法通过可视化发现的问题。通常，超过特定默认阈值的表值表示潜在问题，需要进一步检查。
下表汇总了每个度量及其可识别的问题类型。
度量 用途 度量可以标识的问题类型
部件接触汇总 常规浏览/查看工具 包含的面数较小的接触；部件表面接触数高于或低于预期。
接触部件数 查看部件-部件接触关系 缺少接触部件；不应接触的部件。
部件接触面积比 查看每个部件的接触面积比 几乎不接触的部件；面积比应相同的类似部件。
接触面积不匹配 诊断面积不匹配的非共形交界面 (NCI) 接触 接触面积不匹配的 NCI 接触。
非连续接触 诊断分割为两个或多个面组的接触 包含导致非接触区域的分割或拆分的接触。
非接触孤岛 诊断包含非接触面岛的接触 包含嵌入非接触区域的接触。
接触拓扑错误 诊断存在严重拓扑错误的接触 与接触相关的严重表面拓扑错误（例如相交）。
每个度量会在表最后一列中报告部件接触类型。类型主要指网格化类型接触，包含以下类型：
部件接触类型 默认选择行为
CI 共形交界面
NCI 非共形交界面
挡板 挡板交界面
周期 周期交界面
弱 弱原位交界面
空 空部件接触（不含部件表面接触）
混合 以上两种或多种类型的组合
弱类型接触是在模拟部件树中显式创建（即，右键单击两个不同部件表面，然后选择创建弱原位接触）的接触。当树中存在部件表面接触，但修复会话中的当前表面描述不直接包含这些接触时，将使用弱类型。例如，如果具有新建压印类型描述（以及树中的部件接触对象）的压印操作，但将根表面描述引入表面修复，则在这种情况下，部件接触将报告为具有弱原位接触，因为它们不会直接应用于根表面。

混合类型接触是遇到两个或多个不同类型的部件表面接触时生成的接触。系统会将这些接触报告为混合接触（不要与物理求解器中的混合类型接触混淆），而不是列出各个类型。要确定混合接触包含的类型，将修复中的其他工具与按接触为面上色显示选项结合使用。

部件接触汇总

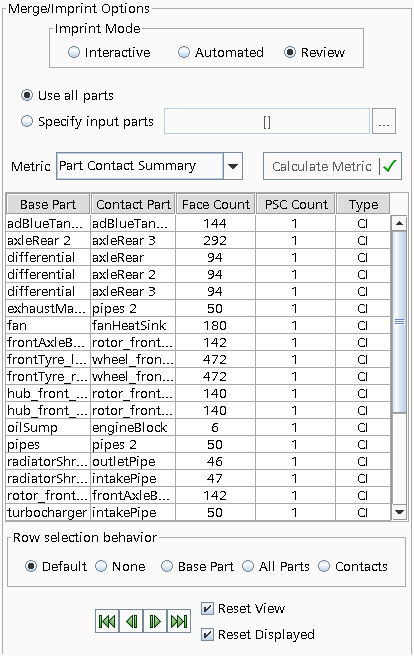

“部件接触汇总”度量提供所有部件接触的总体概述。每个表条目表示一个部件接触，并列出两个组件部件、总接触面数、部件表面接触数和部件接触类型。下图显示了部件接触汇总度量的结果示例：

除了提供浏览、选择和显示部件接触的常规方法外，该度量还可用于轻松识别可能发生的以下两种特定类型问题：
  • 包含少量或大量面的部件接触
  • 包含过少或过多部件表面接触的部件接触
如果根据面数对结果进行排序，可以研究包含的面数异常低或高的接触。例如，有效的共形或非共形交界面通常包含的面数大于等于 6，因此应查看面数小于此数量的所有接触。

接触部件数

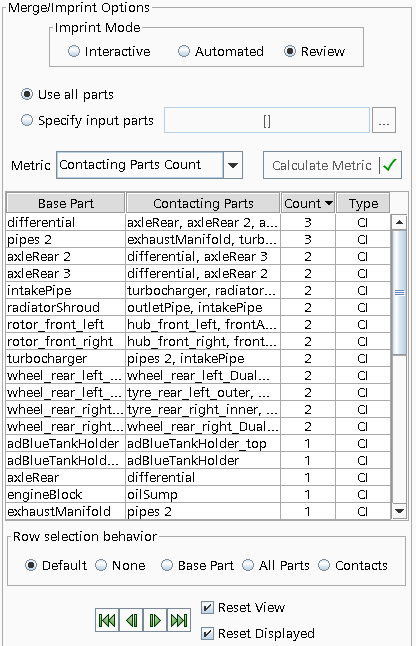

“接触部件数”度量用于汇总每个部件的接触部件数。每个表条目列出基本部件、与该部件接触的部件、接触部件总数和部件的接触类型。下图显示了按零件数排序的结果集的示例：

通过分析接触，可以深入了解两个部件之间的流道和热路径。此度量用于标识不应相互接触的部件。

可通过根据接触数对表进行排序，分析指示意外部件接触的下限值（介于 1 和 3 之间）。当压印容差过大时，通常会生成这些多余接触，从而导致几何变形和不应存在的热路径/流道。

还可以使用此度量通过表中的右键单击菜单选择和显示给定部件的所有接触面。

部件接触面积比

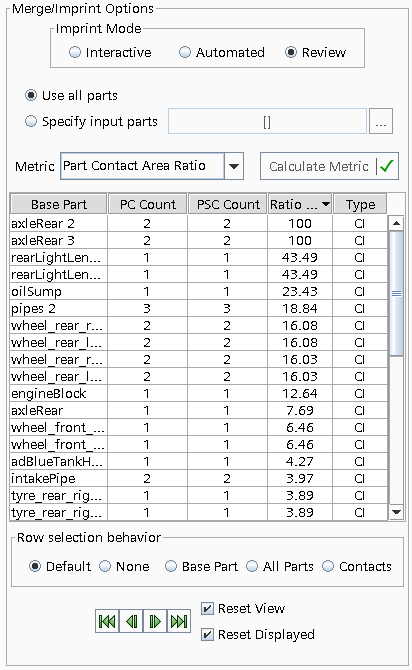

“部件接触面积比”度量提供给定部件的接触面的面积与非接触面的面积之比。每个表条目包含基本部件、部件接触数、部件表面接触数、接触面积比以及部件的接触类型范围。下图显示了根据面积比排序的结果集的示例：

此度量有助于回答一些基本工程类型问题，例如：
  1. 哪些部件的接触面积最高或最低？
  2. 哪些部件的部件接触最多？
  3. 类似部件是否具有相同的接触面积比？
  4. 临界部件是否满足预期的接触面积比？
可以按比率值对表进行排序，以分析比率值最高或最低的部件。属于弱原位类型接触的部件将始终报告 100% 比率值，因为整个部件在此状态下被视为接触。完全浸入另一个部件或被其包围的部件（例如箱内有箱）同样会报告比率值 100%，因此低于 100% 的值表示存在接触问题。
在下面的示例中，高亮显示的行显示四个相同喷射器管部件，但其中的两个部件的面积比不同。在这种情况下，进一步调查发现，有两个喷射器管用于压印操作，并且管因容差值较大而变形。

接触面积不匹配

“接触面积不匹配”度量主要侧重于诊断非共形 (NCI) 接触的接触面积不匹配。每个表条目列出部件表面接触、基本部件和接触部件、面积不匹配值和接触类型。不匹配值定义为组成接触的两个部件表面中最小接触面积与最大接触面积之比。

对于完全匹配的 NCI，面积相同，不匹配值为零或接近于零。较高的不匹配值（尤其是高于 5% 到 25% 的值）表示存在某种潜在问题，应进行调查。不匹配的接触面可能导致在接触附近应用错误的边界条件。

由于属于两个部件的部件表面的面尚不匹配，因此弱原位接触将报告为具有高不匹配 (%)。共形交界面 (CI) 压印和挡板将报告为具有 0% 不匹配，两个部件之间的面是共享的，因此面积相同。

非连续接触

接触可以不连续，并且包含两个或多个单独的面组。“非连续接触”度量用于评估每个部件表面接触，并报告组成接触的单独面组数。对于 CI 类型接触，报告的最小值为 1，但对于 NCI 类型接触，最小值为 2，因为 NCI 始终由至少两个单独的部件表面组成。每个表条目列出部件表面接触、基本部件和接触部件、不连续数以及部件表面接触的接触类型。

要标识接触问题，可以从最高值条目开始对“计数”列进行排序，然后浏览表结果。

非接触孤岛

非接触孤岛是部件表面接触，其中包含主接触本身内的非接触面。这些“孤岛”可以表示有效情况（例如，带钻孔的板与另一个无钻孔的板接触）和无效压印（一个表面未正确映射到另一个表面）。与平面相比，此问题在曲面中更为常见。这些非接触面会导致体网格中出现流阻或热阻平面，并产生错误的分析结果。

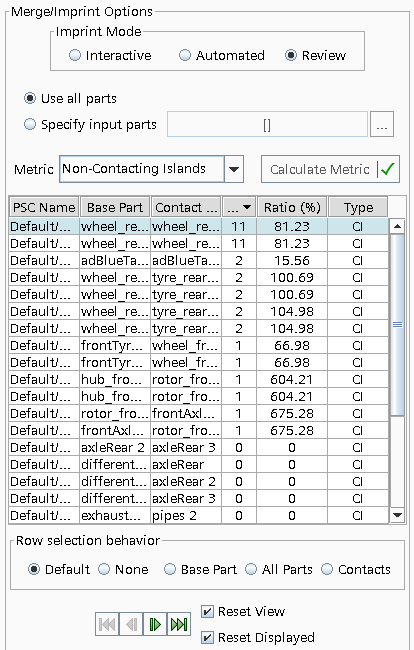

每个表条目列出部件表面接触、基本部件和接触部件、非接触孤岛数、非接触面与接触面的面积比以及部件表面接触的接触类型。下图显示了按非接触孤岛数排序的结果集的示例：

面积比值随孤岛数一起提供，因此，可以评估非接触面是否是影响部件接触定义的主要因素。低值可能表示问题可以忽略，或赋予低检查优先级。对于 NCI 接触中的非接触孤岛，将为两个部件表面上的面计算非接触面积，从而导致值高于预期。较大的非接触孤岛数不一定表示接触存在问题。

接触拓扑错误

“接触拓扑错误”度量用于汇总每个部件表面接触的拓扑表面诊断结果（穿孔面/穿刺边、自由边和非流形边）。要使此度量可用，必须在表面修复中启用并执行至少一个拓扑诊断。每个表条目列出部件表面接触、穿孔面数、穿刺边数、自由边数、非流形边数和接触类型。

NCI 类型接触由两个部件表面组成，因此对于此类接触，穿孔面和穿刺边数预期较高。如果在计算度量时未启用拓扑诊断，则列条目将针对该诊断结果显示“禁用”。重新启用并执行诊断时，会将度量结果标志为过时。

由于所有拓扑错误均视为严重错误，因此必须调查大于 0 的所有报告错误值。该度量有助于设置错误最多的接触的优先级，因此应最先查看。

此指标的默认行选择行为选项会针对每个表条目选择问题面和边，从而允许在某些其他颜色模式（例如，按接触或部件为面上色）下查看接触部件时快速高亮显示问题区域。此度量在压印薄部件时尤其适用于检测多个相交。
