全局工具

全局工具设计用于模型的较大部分，而不是单独的面、边和节点。

要访问全局工具：

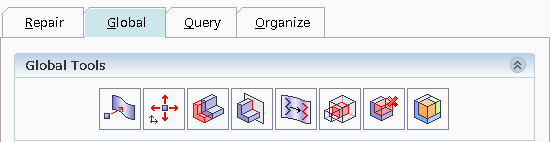

  1. 在表面修复面板中，单击全局选项卡。


    注当修复会话处于活动状态的情况下，在 Simcenter STAR-CCM+ 对象树中创建的坐标系均会自动包含在使用坐标系选择（例如，投影节点时）的工具中。
  2. 在图形窗口中，选择相应的实体。
  3. 单击所需的工具。

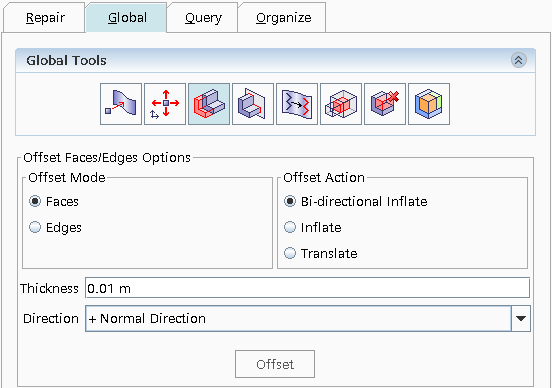

    选定全局工具的选项将显示在面板的下半部分中。

    当一个全局工具已激活时，如果选择另一个全局工具，则会切换到新工具。

在表面修复中创建局部坐标系

可以为使用坐标系的表面修复工具创建局部坐标系，而不退出表面修复工具。（创建新的局部坐标系）工具位于坐标系下拉菜单（如果适用）旁边。

要在表面修复环境内创建局部坐标系：
  1. 单击 （创建新的局部坐标系）。
  2. 在坐标系选项对话框中，选择要创建的坐标系类型。请参见坐标系：局部坐标系。
  3. 使用场景和原位对话框中的可视化工具创建坐标系。请参见互动创建局部坐标系。
  4. 要向场景添加三轴坐标系，激活创建场景时添加坐标系选项。

    退出表面修复工具时，添加到场景的三轴坐标系会从场景中移除。

  5. 单击创建，然后单击返回。

    可以在一个会话中创建多个坐标系。

注与模拟树中的坐标系工具一样，只能使用笛卡尔坐标系作为其他局部坐标系的参考系。
