使用偏移工具创建零厚度挡板

本示例显示了如何在边模式下使用偏移面/边工具膨胀边。此功能可用于创建零厚度挡板。在本例中，在一段圆柱形管道中创建了一个二维孔口。

首先使用“选择控制”选择所需的边。

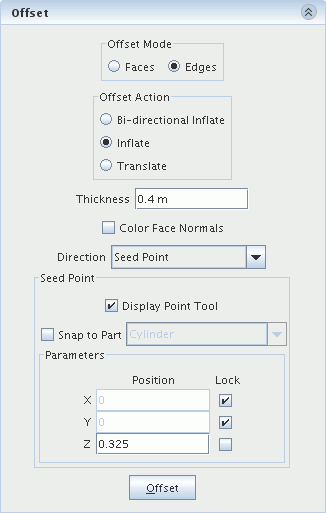

然后选择所需的偏移模式，在本例中是边。偏移操作设为膨胀，以使边只在一个方向上膨胀。方向设为种子点，该点置于管道的中心。这些边将在法向上朝着管道的中心膨胀。

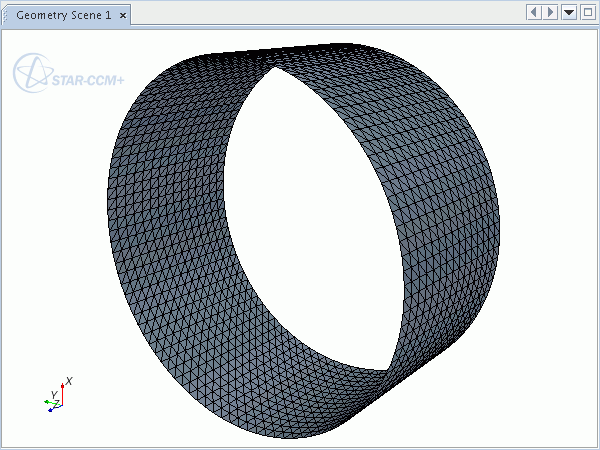

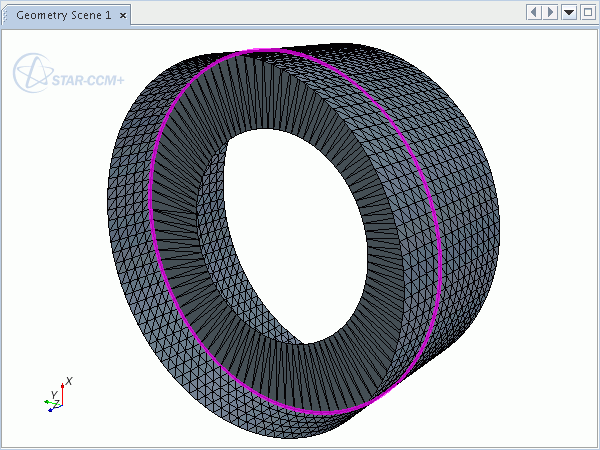

要执行膨胀，单击偏移。图形窗口会更新，以显示零厚度挡板。

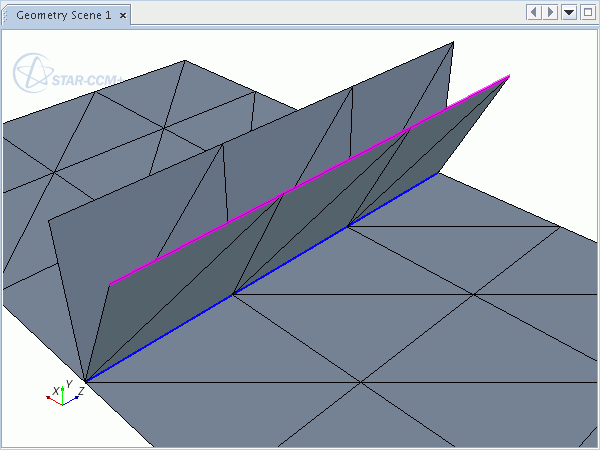

如果选择的是部件曲线，则相应的膨胀边也是部件曲线。另请注意，在法向上膨胀或平移边时，方向由连接面的定向决定。这种定向在膨胀多重边时可能会导致意外结果，因为会考虑三条或更多条边的定向。下面的示例说明了这种影响。蓝边是多重边，而粉边是由于在正法向上偏移而产生的边。
