偏移/压印边工具

偏移边

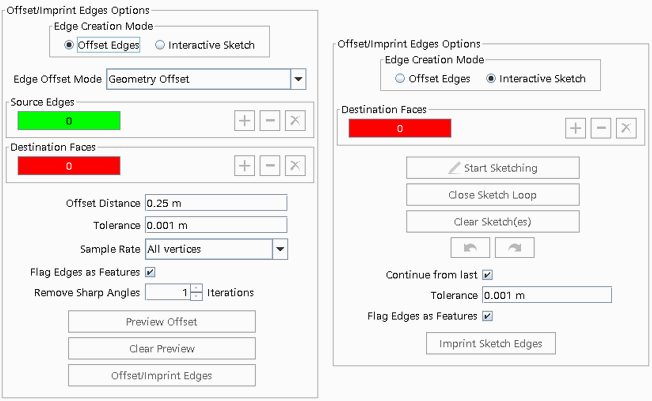

此工具用于定制表面拓扑，以便为下游表面网格生成器（如各向异性四边形网格生成器）提供助益。修改表面拓扑后，可以在新建部件曲线上应用网格控制。每当必须修改表面时，都可使用该工具，以使表面在不同位置包含新边或部件曲线。

对所有偏移操作施加以下限制：

• 目标面只能属于一个部件。
• 输入源边不应包含 Y 接点，但必须是连续的单个连接链。
• 允许封闭源边环。
• 允许多个源链。即未相互连接的链。

此外，对于几何偏移模式，还施加以下限制：

• 输入源边和目标面必须属于同一部件。
• 必须为每个源边选择相应的目标面，以便为偏移提供隐含方向。

交互式草图

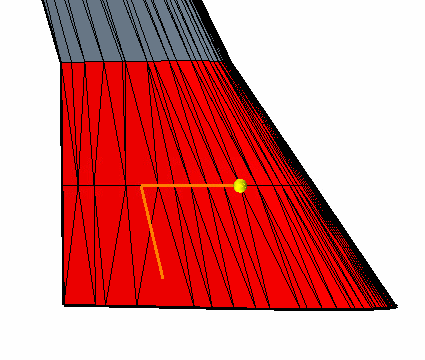

此工具可用于在目标表面上创建手绘草图。这样可以在特定区域中创建边和曲线，从而为下游表面或体网格生成器或约束生成控制曲线以选择块。

使用交互式草图工具时，可以定义开放草图和封闭草图。还可以在同一组目标面上定义多个草图。在绘制草图时，可以在图形窗口中缩放、旋转和平移表面以更好地定义生成的草图线。但是，在草图模式下，没有右键单击操作可用。

以下是对草图定义的限制：

• 目标面只能属于每个操作的一个部件。
• 在草图闭合形成环后，无法向草图添加其他的草图点。
• 相互交叉的草图将导致压印结果不准确。
