使用部件接触数据创建交界面
几何部件具有接触属性，该属性提供与该部件接触的其他所有部件的列表。此部件接触数据可用于自动为网格和物理耦合生成交界面，而无需手动创建和分配重合面。
成功生成交界面的两个关键步骤如下：
- 使用适当的方法生成部件接触数据。
- 以正确的方式将部件分配给区域。
当有多个部件相互接触，且想要在每个部件的交界面上生成共形网格时，使用此过程很有用。此过程要求将表面重构与四面体或多面体网格生成器搭配使用。
生成部件接触数据
可以通过以下途径获得部件接触数据：
-
对于 CAD 部件，如果原始部件在导入之前压印在其相邻面上，则在表面导入对话框中选择根据重合实体创建部件接触选项。
该选项可让 Simcenter STAR-CCM+ 自动检测处于指定重合面容差范围内的重合面，并创建相应的部件接触。对于 3D-CAD 模型，当将其转换为 3D-CAD 部件时在内部使用此选项。有关详细信息，请参见根据重合实体创建部件接触。
-
表面准备工具的压印模式可用于生成重合部件表面和关联部件接触。
此工具可用于所有部件类型，包括面网格部件和继承部件表面。下面的在相邻面上压印部件一节中提供了此过程的示例。
-
寻找部件/部件的接触... 菜单操作可用于运行检测相邻部件的接近分析。
此操作不会压印相邻部件：压印在面和体网格化过程中进行，这些网格化过程仅在将部件分配给区域后才能进行。有关更多信息，请参见自动寻找部件接触一节。
提供的部件接触浏览器可用于方便地显示相互接触的部件。
将部件分配给区域
将所有部件一次性分配给新区域非常重要。
要将部件分配给区域：
有效方法和选项表
下表汇总了生成部件接触数据的途径，并提供在使用将部件分配给区域对话框将部件分配给区域时可用的有效选项。
| 原始部件的状态 | 创建部件接触数据的相关途径 | 途径适用于的部件类型 | 有效的区域分配选项 | |
|---|---|---|---|---|
| 区域模式 | 边界模式 | |||
|
已压印的相邻部件 |
当导入时激活根据重合实体创建部件接触选项。对于 3D-CAD 部件，当将模型转换为部件时，始终在内部激活此选项 |
仅 CAD 和 3D-CAD |
所有部件一个区域 |
每个部件表面一个边界 |
|
每个部件一个区域 |
所有部件表面一个边界 |
|||
|
每个部件一个区域 |
每个部件表面一个边界 |
|||
|
不压印的相邻部件 |
使用表面准备工具的压印模式手动压印部件 |
所有部件类型 |
所有部件一个区域 |
每个部件表面一个边界 |
|
每个部件一个区域 |
所有部件表面一个边界 |
|||
|
每个部件一个区域 |
每个部件表面一个边界 |
|||
|
选择寻找部件/部件的接触... 菜单操作 |
所有部件类型 |
每个部件一个区域 |
所有部件表面一个边界 |
|
|
手动定义部件接触数据 |
所有部件类型 |
每个部件一个区域 |
所有部件表面一个边界 |
|
过程示例

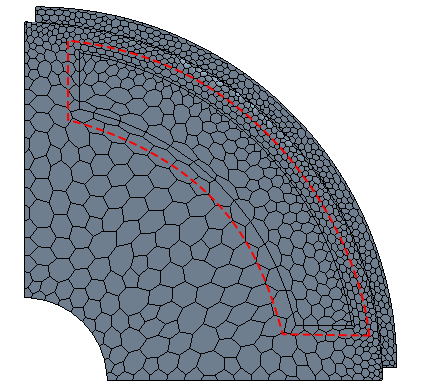

以下步骤说明了根据部件接触数据生成交界面的过程。

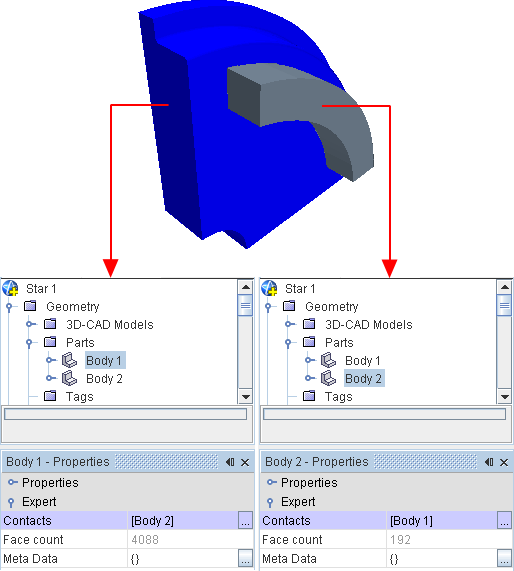

(1) 部件接触信息存储在每个体上

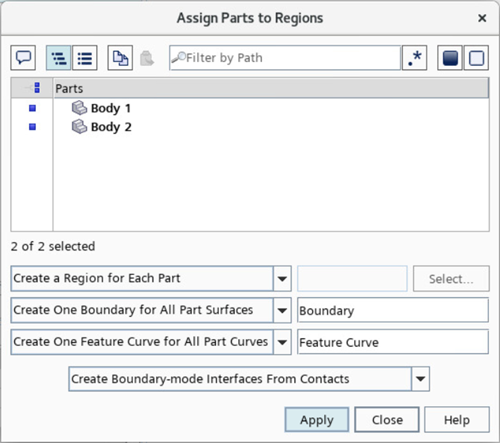

(2) 将部件分配给新区域（通过一次操作）
