表面修复用户界面

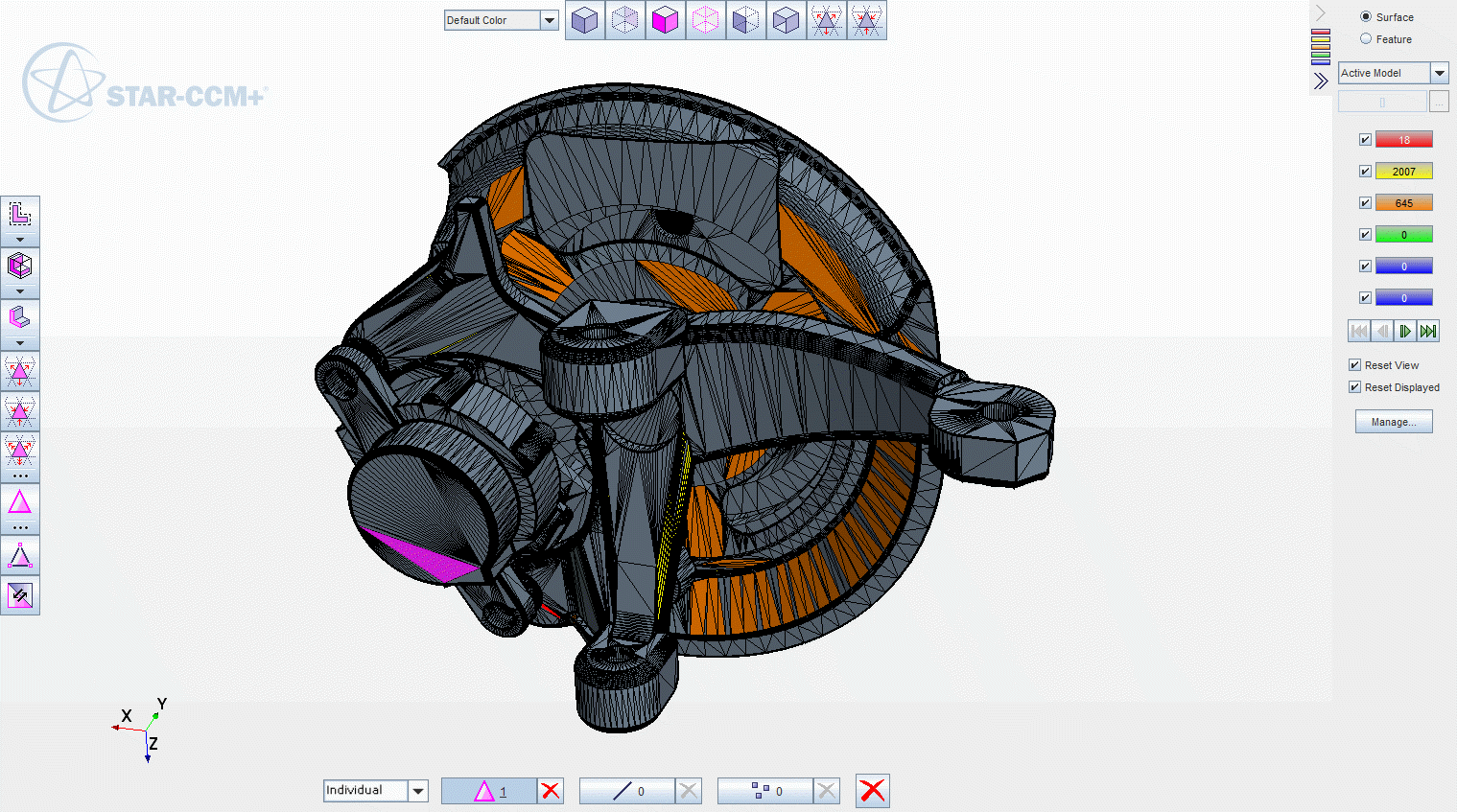

表面修复工具的功能包含在表面修复环境内。修复工具模式显示在表面修复面板中；显示、选择和诊断/搜索功能嵌入在图形窗口内。

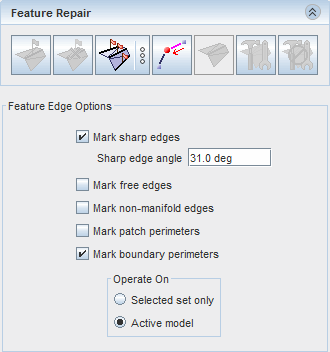

表面修复工具的不同模式包含在屏幕左侧的面板内。有些工具包含选项，这些选项显示在面板的下半部分中。

注	为了防止在执行修复操作时意外关闭表面修复工具，Simcenter STAR-CCM+ 将暂时停用关闭按钮。完成修复操作或单击 （取消）后，关闭按钮将再次可用。

当修复会话处于活动状态的情况下，在 Simcenter STAR-CCM+ 对象树中创建的坐标系均会自动包含在使用坐标系选择的工具中。

有关该面板中的工具列表，请参见全局工具和修复工具参考。

所有表面修复工具模式的通用功能均嵌入至图形窗口中。

有关嵌入式工具的列表，请参见嵌入式工具参考。

部分嵌入式工具包括选择过滤器。请参见过滤选择实体。

在右侧有一个滑出面板，其中包含表面和部件曲线的诊断，以及可帮助组织相关部件表面并将其分组在一起的搜索功能。请参见组织离散几何。
