表面重构

为了提高现有表面的整体质量并针对体网格模型对其进行优化，可使用表面重构对表面进行三角形化。

重构主要基于提供的目标边长，并且还可以包含基于曲率和表面接近值的特征加密。另外也可以包含基于零部件表面或边界的局部加密。在过程中也可以省略特定表面或边界，以便保留导入网格中的原始三角形化。

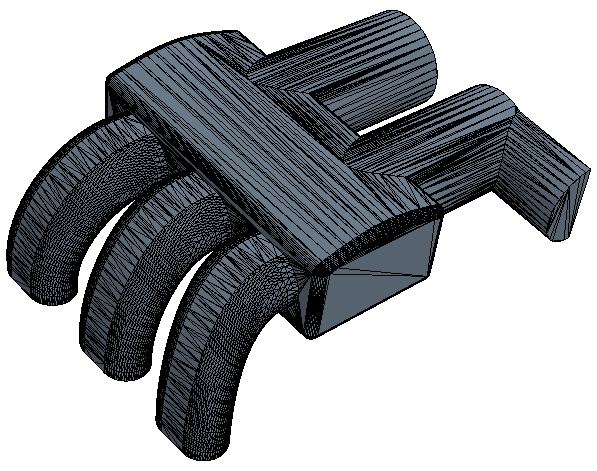

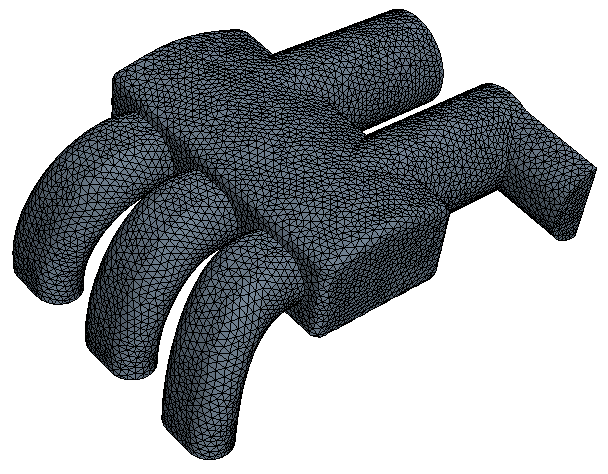

表面重构通常用于重构从包面和 STL 类型数据输出的表面。不仅可以改进体网格生成器的表面，还可以在选中“棱柱体网格生成器”选项时帮助运行子表面网格生成器。此处显示了开始表面和重构表面示例。

可以更改表面重构模型属性，以在网格化过程中提供额外的网格化控制。可以在四个不同的级别上设置用于表面重构的输入值：

• 全局级别
• 零部件表面或边界级别
• 部件曲线级别
• 交界面级别

如果从自动网格操作中移除网格生成器，Simcenter STAR-CCM+ 将保存任何指定的全局设置，并在恢复网格生成器时恢复它们。

可以在表面重构操作中包含体控制。此选项支持为任何包围导入表面的允许形状设置表面目标尺寸。

也可以包含定位网格以进一步优化生成的表面三角形化。
