在 3D-CAD 中提取内部体积

要执行内部体积提取：

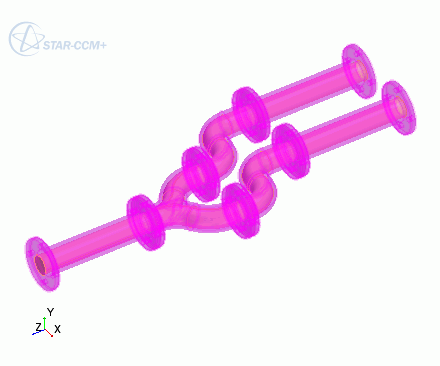

1. 在 3D-CAD 视图场景中旋转模型，使包含孔的面可见。
2. 右键单击面或孔的边，并选择抽取内部体积。

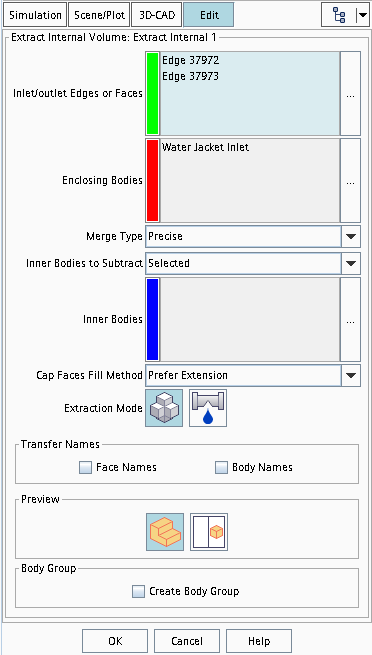

   此时将显示抽取内部体积面板。



   在此面板中，可以看到当前选定的边、面和体的数量。

3. 在 3D-CAD 视图场景中，在按住 <Ctrl> 键的同时继续选择面和边以指示每个孔的位置。可以选择任何边和面的组合。要指定穿过两个连接面的孔的位置，选择边。
4. 如果内部体积跨多个体，则在 Enclosing Bodies(封闭体) 组合框中单击，然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择体，以选择位于体积的最外层体之间的所有体。
   3D-CAD 将端放置在选择期间识别的任意孔上，尝试使用过新固体填充内部空间。此操作将创建一个新体，该体在 3D-CAD 视图场景中以黄色预览显示。


5. 要标识模型中的泄漏：
6. 如果由原始几何封闭的空白空间包含额外的体（例如，部分浸入内部体积中的外部体），则默认情况下将减去这些体。如果仅要减去内部体积中的特定体，将要减去的内部体设为已选择，在内部体组合框中单击，然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择这些体。

   如果不要减去内部流体体积中的任何内部体，则将要减去的内部体设为已选择，且不选择任何体。通过此特征，可排除对流体无贡献的较小体。

7. 选择是否将自定义名称从内部体传递到抽取的体积。激活面名称选项，可将自定义面名称从外部体传递到抽取的体积。激活体名称选项，可将外部体名称传递到抽取体积上的面。
8. 如果要为生成的体创建一个体组，激活创建体组选项。

   如果停用此选项，生成的体将与输入体放置在同一级别。

9. 单击确定以继续进行体积抽取。

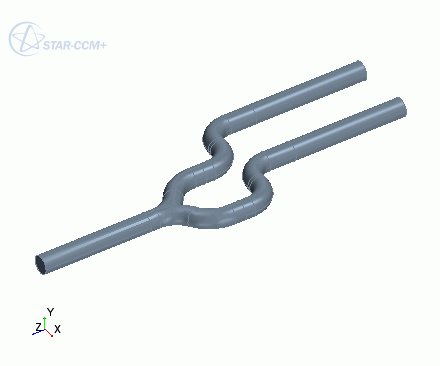

Extract Internal(抽取内部) 特征节点将添加到特征树，且新体将添加到体管理器节点。要可视化新的内部体，隐藏原始体，以便仅留下新体。

要编辑定义特征的边和面：

• 右键单击 Extract Internal(抽取内部) 节点，然后选择编辑。
