定义任意探头

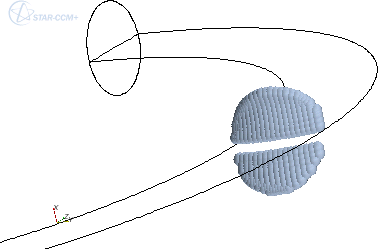

任意探头是从一组特定点对其输入零部件或区域进行采样的隐式零部件。
要创建任意探头：
-
按照定义衍生零部件的常规工作流一节中所述的常规过程进行操作。 选择菜单选项
如果不满足激活原位对话框的条件，则会显示选择输入表面对话框。
要定义任意截面的极限，从零部件表面或外部文件中获取形状数据：
-
使用以下一种方法指定零部件表面或导入 STL 文件：
- 要导入 STL 文件，激活选择输入表面对话框或原位对话框表面输入选项组合框中的文件，然后单击浏览... 并使用打开对话框来选择要导入的 .stl 文件。
- 要使用零部件表面，激活选择输入表面对话框或原位对话框表面输入选项组合框中的零部件表面，然后单击选择... 并使用选择对象对话框来指定零部件表面。
此操作将添加指定的零部件表面的数据。
-
按照定义衍生零部件的常规工作流一节中所述指定输入零部件和显示选项。
有关可用属性的详细信息，请参见任意探头属性和操作。
